接头： C20A 描述： 仪表板线束到主线束

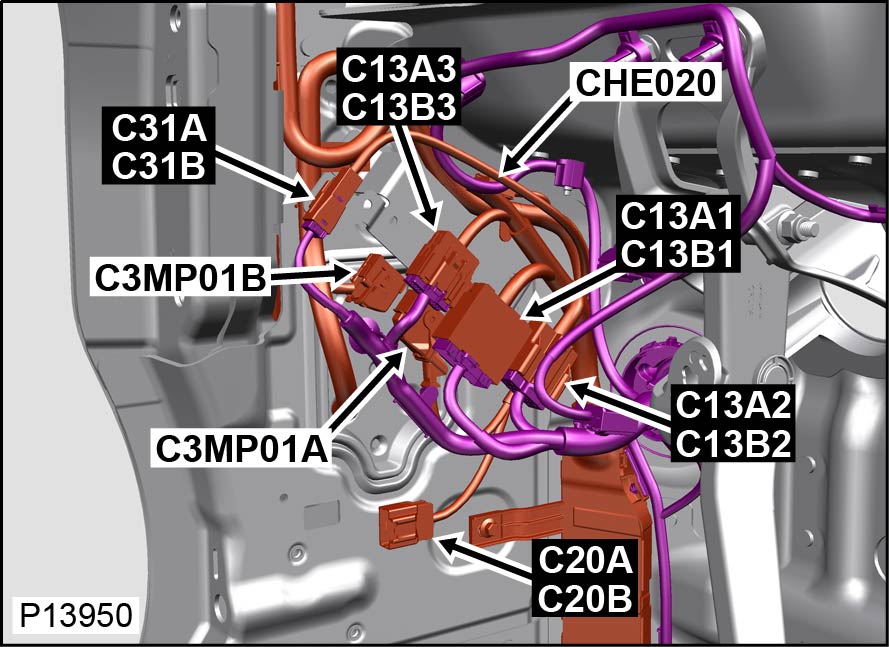

接头壳体可维修 位置： 左侧 A-柱
限定符： 图示为左驾情况
工程零件号： DX8T-14489-CA
维修零件号： T4N 18677
颜色： BLACK
空腔： 16WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.22 YE-OG HSBOCO+DR--F S2DB33A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
2 0.22 YE-VT HSBOCO+DR--F S2DB34A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
3 0.35 VT-GN HSCOCO+DR--F C10A3 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
4 0.35 GY-VT HSCOCO+DR--F C10A3 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
5 0.22 BU HSCHCO+DR--F SP7547 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
6 0.22 BU-GN HSCHCO+DR--F SP7574 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
7 0.35 GN-OG TR-EN+DR--F C23A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
8 0.35 GY-BU TR-EN+DR--F C23A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
9 0.35 GN-OG HSPMCO+DR--F SP7155 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
10 0.35 GY-BU HSPMCO+DR--F SP7156 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
