接头： C23B 描述： 中央控制台线束至仪表板线束

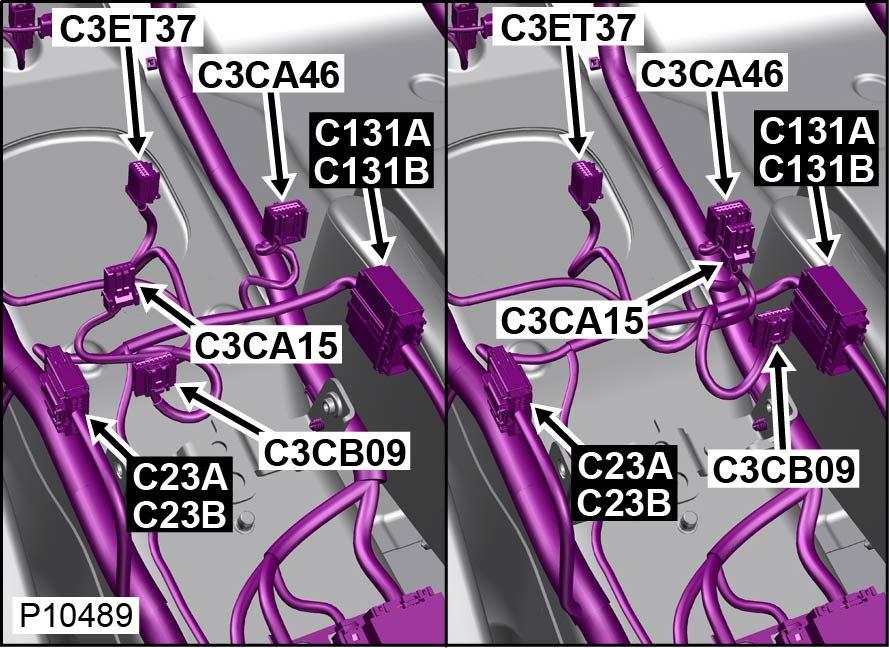

接头壳体可维修 位置： 中央控制盘下面
限定符：
工程零件号： DHCT-14A459-DA
维修零件号： T4N 12247
颜色： GREEN
空腔： 22WY
线束： CENTRE CONSOLE HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.5 BK-WH TR-EN C3CA15 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.75 VT-RD TR-EN C3ET37 418-441 - 418-116A 418-672 418-104 418-112 418-107
3 0.5 WH-BN TR-EN C3ET37 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.75 BK TR-EN C3ET37 418-441 - 418-116A 418-672 418-104 418-112 418-107
5 0.5 GN-OG TR-EN C3ET37 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 GN TR-EN C3ET37 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.35 BK-GN JCBAP C22-B1 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.35 BU-WH ALL SP7451 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
9 0.35 BN-GN JCBAP C22-B1 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
10 0.35 BU-WH ALL SP7451 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
11 0.35 BU ALL C3CA46 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.35 GN-OG TR-EN C3ET37 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.35 GY-BU TR-EN C3ET37 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
20 0.35 WH JCBAP SP7228 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
22 0.35 BU-GN ALL C3CA46 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
