接头： C29C 描述： 主线束到车顶线束

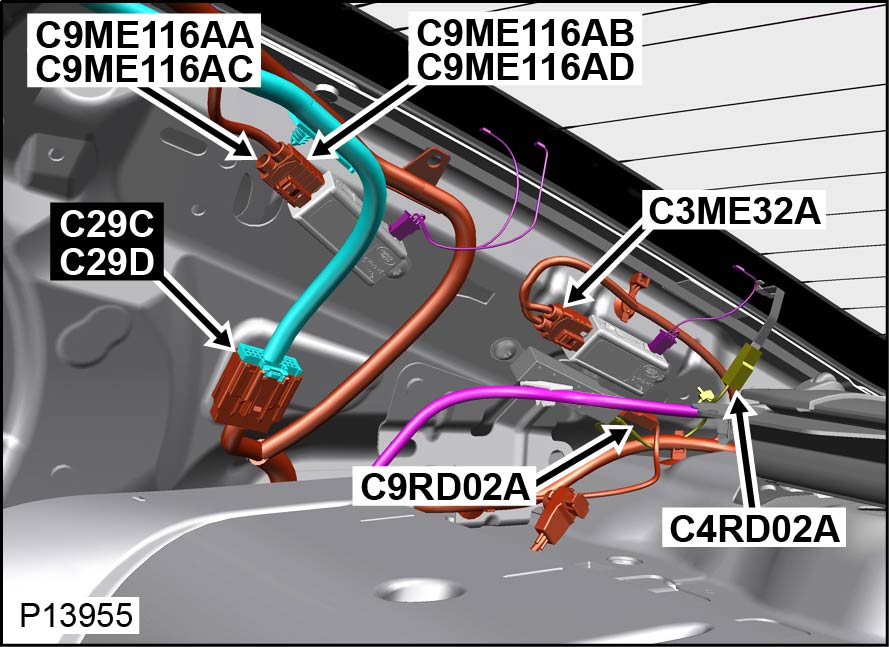

接头壳体可维修 位置： 右 D-柱
限定符：
工程零件号： DHCT-14A459-DA
维修零件号： T4N 12247
颜色： GREEN
空腔： 22WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.5 YE ALL C4PR87 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.35 VT-BN A1GAN C9PR32 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.35 YE-OG A1GAN C9PR32 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.5 GY-BN A1GAN C9PR32 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 GN-WH A1GAN C9PR32 - - - - - - -
6 0.35 BU HSCHMI/HSCHLO+ICRAD C40A 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 BU HSCHMI/HSCHLO+ICRAE/ICRAB C40C 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 BU HSCHHI CHE003 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.35 BU-GN HSCHMI/HSCHLO+ICRAE/ICRAB C40C 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.35 BU-GN HSCHHI CHE003 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.35 BU-GN HSCHMI/HSCHLO+ICRAD C40A 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.75 BK-YE D19AB G4D181 418-441 - 418-116A 418-672 418-104 418-112 418-107
9 0.5 BU-GN BSBAF CHE022 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
10 0.35 BU-GY ALL C3PK28A 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
11 0.5 BN (G2AAA/G2AAF)+DR--F C3BP00 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
11 0.5 BN G2AAP SP7366 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.13 BU HSCHMI/HSCHLO+DR--F S3DB29C 418-427 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.13 BU HSCHHI/HSCHMI+DR--F S3DB29C 418-427 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.13 BU-GN HSCHMI/HSCHLO+DR--F S3DB30C 418-427 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.13 BU-GN HSCHHI/HSCHMI+DR--F S3DB30C 418-427 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.35 GN-WH A1GAN C9PR32 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
15 0.35 GY-BN A1GAN C9PR32 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
16 0.35 VT-BN A1GAN C9PR32 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
17 0.35 YE-OG A1GAN C9PR32 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
