接头： C2DB04A 描述： 诊断接头

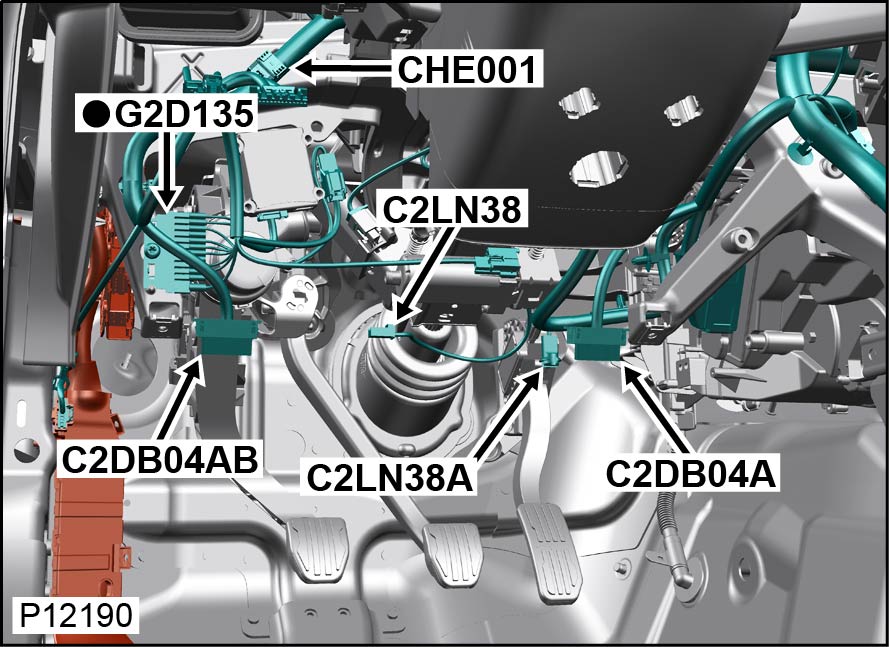

接头壳体可维修 位置： 仪表板驾驶员侧后面
限定符： 图示为左驾情况
工程零件号： 1X4T-14489-KA
维修零件号： YPC107920
颜色： BLACK
空腔： 16WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
3 0.35 VT-WH DR--F C3BP01E 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.5 BK DR--F G2D135 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.5 BK DR--F G2D135 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.5 BN-GN DR--F C10A3 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.5 GY-BU DR--F C3BP01E 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
11 0.35 GN-WH DR--F C3BP01E 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.35 BN-GN DR--F C3BP01E 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.35 BU DR--F C3BP01E 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.5 BN-BU DR--F C10A3 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
16 0.5 YE-RD DR--F C10A2 418-267 418-595 418-116A 418-672 418-104 418-112 418-107
