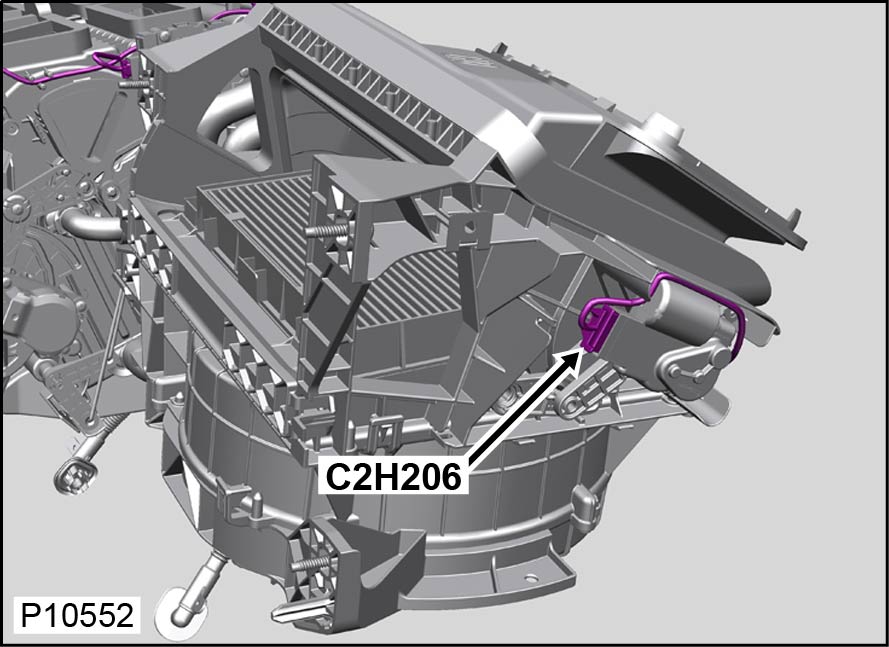

接头： C2H206 描述： 电机-再循环空气
接头壳体可维修 位置： 仪表板乘客侧后面
限定符： 图示为左驾，右驾与之类似
工程零件号： 8HC2-14489-LLA
维修零件号： T4N 9054
颜色： BLACK
空腔： 4WY
线束： AIRCON HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.5 GY-YE ALL C2H101C 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
2 0.35 GY ALL C2H101C 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
3 0.5 YE-VT ALL SPL233 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
5 0.5 GY-BN ALL C2H101C 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
6 0.5 BN ALL C2H101C 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
