接头： C2H414 描述： 传感器-温度-车内

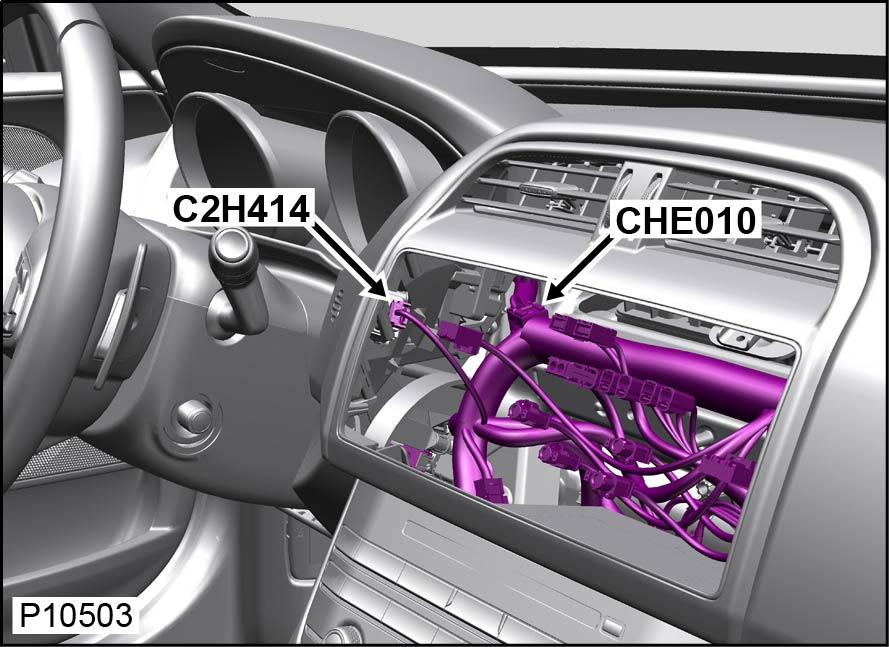

接头壳体可维修 位置： 仪表板中央后面
限定符： 图示为左驾情况
工程零件号： XR8T-14489-FA
维修零件号： XR8 6397
颜色： GREEN
空腔： 5WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
2 0.35 GY DR--F C2H101B 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.35 GN-BU DR--F C2H101B 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.5 BU-WH DR--F C2H101B 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 BU-BN DR--F CS2H104A 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
