接头： C2HP01A 描述： 加热器-电动辅助

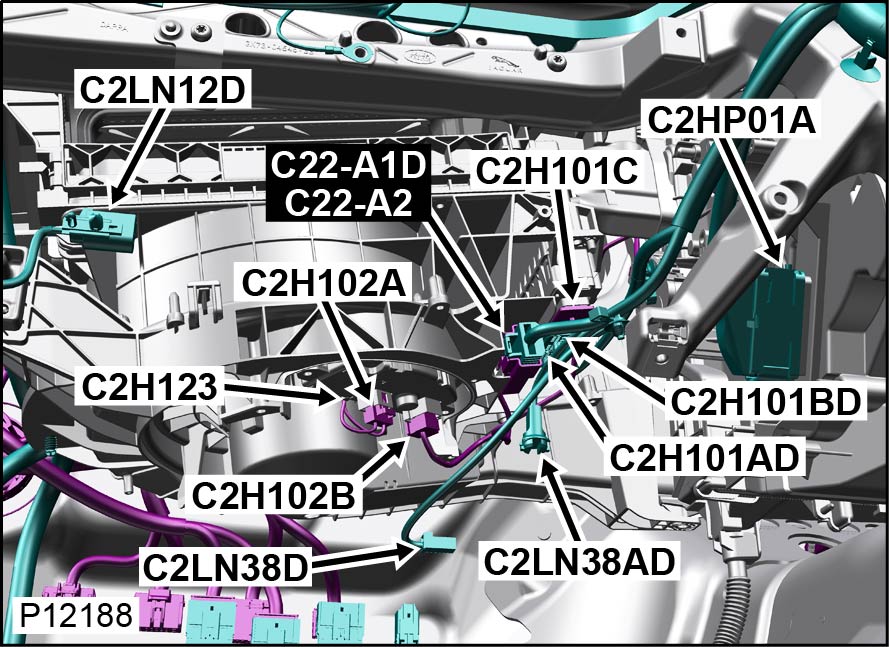

接头壳体可维修 位置： 仪表板乘客侧后面
限定符： 图示为右驾情况
工程零件号： GX7T-14489-AA
维修零件号： T4N 9049
颜色： BLACK
空腔： 5WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 4.0 YE-OG G2AAF+DR--F SP7208 418-471 - 418-116A 418-672 418-105 418-114 418-109
2 4.0 BK G2AAF G3D374B 418-471 - 418-116A 418-672 418-105 418-114 418-109
3 4.0 GN-WH G2AAF C16A1 418-471 - 418-116A 418-672 418-105 418-114 418-109
4 4.0 BK G2AAF G3D374A 418-471 - 418-116A 418-672 418-105 418-114 418-109
5 4.0 YE-OG G2AAF+DR--F SP7208 418-471 - 418-116A 418-672 418-105 418-114 418-109
