接头： C2LF23C 描述： 开关-仪表板-外侧

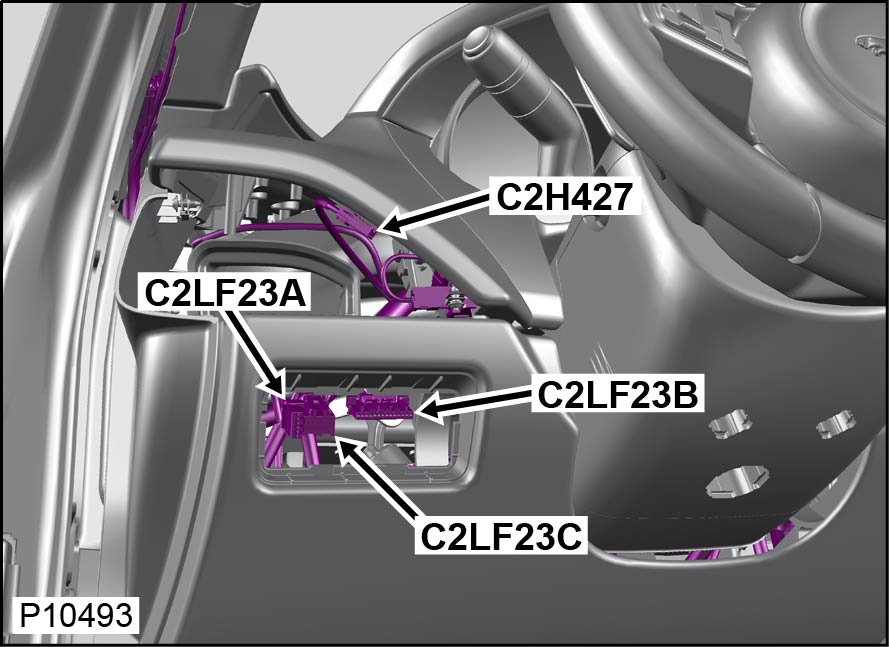

接头壳体可维修 位置： 仪表板驾驶员侧后面
限定符： 图示为左驾情况
工程零件号： BU5T-14489-FA
维修零件号： T4N 9424
颜色： GREY
空腔： 12WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.35 BK HLEAB/HLEAF+DR--F SP7214 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
4 0.35 WH-BN HLEAB/HLEAF+DR--F C3BP01E 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
12 0.35 BU-WH HLEAB/HLEAF+DR--F C23A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
