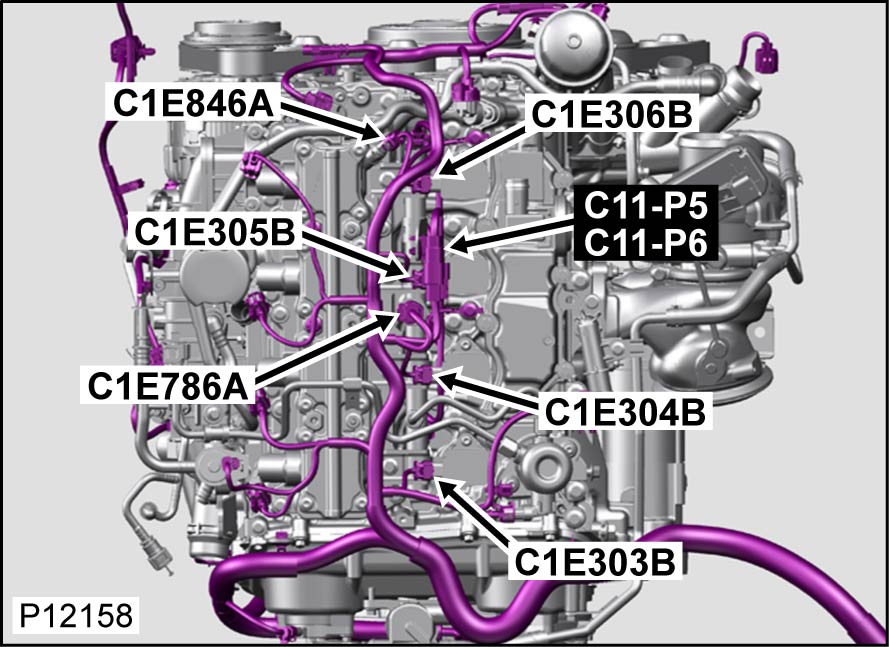

接头： C11-P5 描述： 发动机线束到喷油器线束
接头壳体可维修 位置： 发动机顶部
限定符：
工程零件号： 5W7T-14A464-GA
维修零件号： T4N-23510
颜色： BLACK
空腔： 8WY
线束： ENGINE PETROL AJ200 HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 1.5 GN-BU EN-U8 C1E106A 418-643 418-595 418-116A 418-672 418-104 418-113 418-108
2 1.5 GY-YE EN-U8 C1E106A 418-643 418-595 418-116A 418-672 418-104 418-113 418-108
3 1.5 VT-GY EN-U8 C1E106A 418-643 418-595 418-116A 418-672 418-104 418-113 418-108
4 1.5 YE-OG EN-U8 C1E106A 418-643 418-595 418-116A 418-672 418-104 418-113 418-108
5 1.5 YE-BU EN-U8 C1E106A 418-643 418-595 418-116A 418-672 418-104 418-113 418-108
6 1.5 BU-OG EN-U8 C1E106A 418-643 418-595 418-116A 418-672 418-104 418-113 418-108
7 1.5 GN-VT EN-U8 C1E106A 418-643 418-595 418-116A 418-672 418-104 418-113 418-108
8 1.5 BU EN-U8 C1E106A 418-643 418-595 418-116A 418-672 418-104 418-113 418-108
