接头： C2LS41 描述： 模块-方向 盘

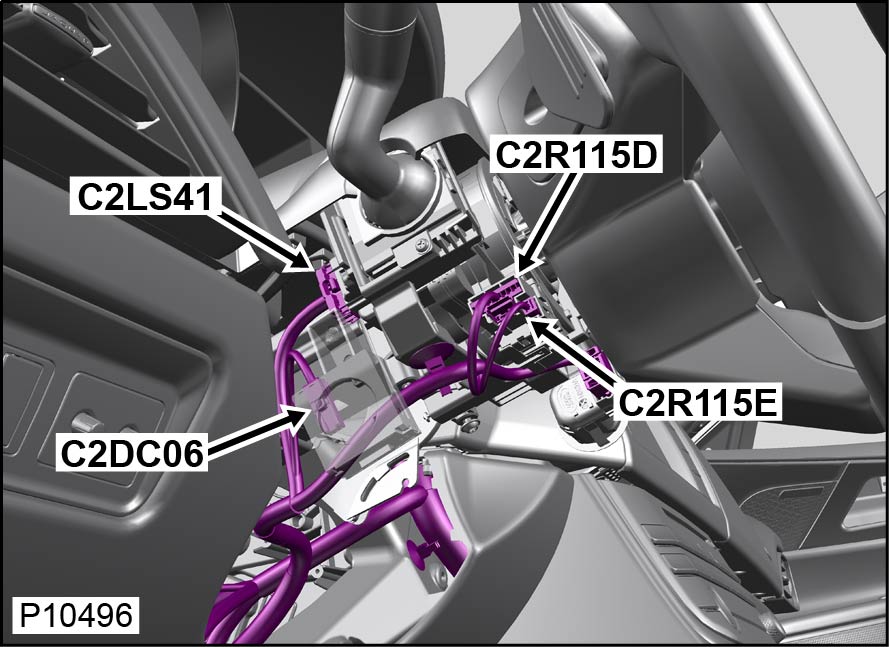

接头壳体可维修 位置： 左侧转向柱罩后面
限定符： 图示为左驾情况
工程零件号： 7M5J-14489-KEA
维修零件号： YPC106480
颜色： GREEN
空腔： 16WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.35 BU HSCHCO+DR--F SP7548 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.35 BU-GN HSCHCO+DR--F SP7584 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.5 BU-WH DR--F C3BP01E 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.35 RD DR--F SP7220 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.5 VT-GN HIAAC+DR--F C3BP01E 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.5 VT-RD DR--F C10A2 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.75 BK DR--F G2D135 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
9 0.35 WH DR--F SP7220 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
10 0.5 GN-BU DR--F C3BP01E 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.75 GY-VT DR--F C10A2 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.5 YE-GY ICRAE/ICRAB+DR--F C2ME00A 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.35 YE-GY ICRAD+DR--F C16A3 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
16 0.35 WH DR--F CS2LN37 418-587-02 418-595 418-116A 418-672 418-104 418-112 418-107
