接头： C2LS41C 描述： 开关组-方向 盘-左

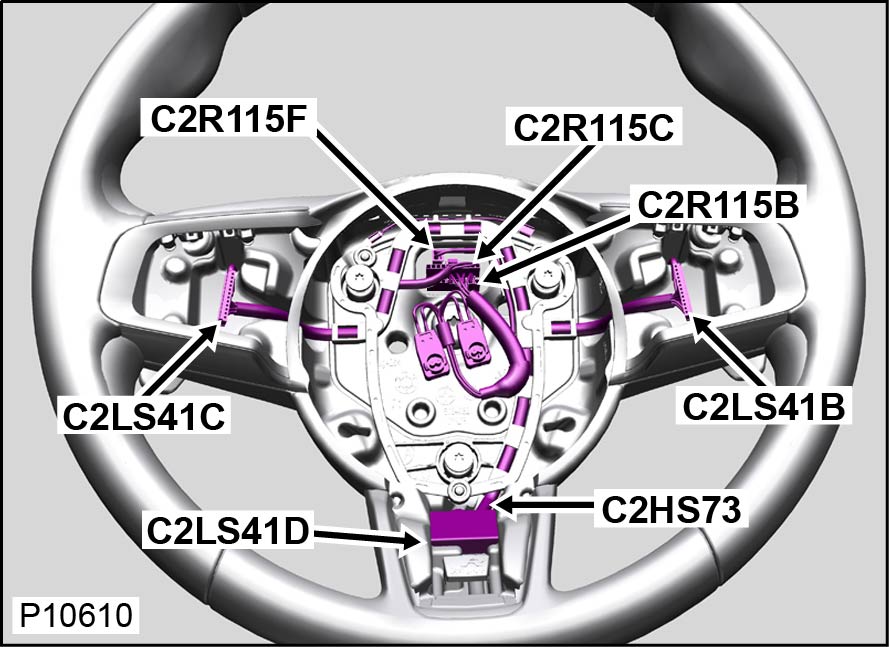

接头壳体可维修 位置： 方向盘
限定符：
工程零件号： 6G9T-14489-AHA
维修零件号： T4N 9430
颜色： YELLOW
空腔： 8WY
线束： STEERING WHEEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.35 RD ALL C2LS41B 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
2 0.35 GY-RD ALL C2X108 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
3 0.35 YE ALL C2X107 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
4 0.35 VT ALL C2LS41B 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
7 0.35 RD-BK ALL C2X108 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
8 0.35 BK ALL C2X107 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
9 0.35 GY ALL C2RH03B 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
10 0.35 BK-YE ALL C2LS41B 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
11 0.35 WH-RD ALL C2R115C 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
12 0.35 GN-WH ALL C2R115C 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
