接头： C2MC01A 描述： 仪表盘

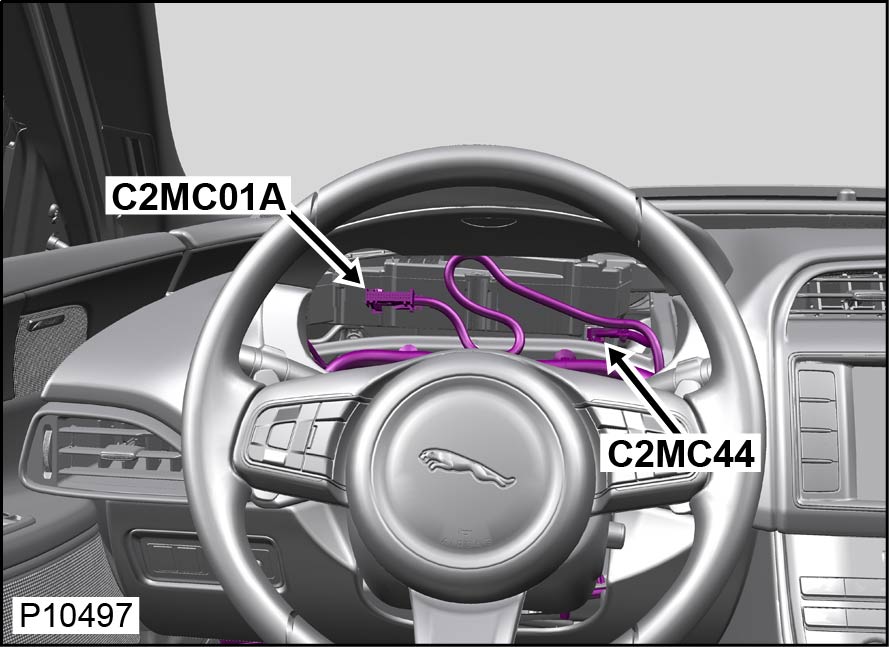

接头壳体可维修 位置： 仪表盘后面
限定符： 图示为左驾情况
工程零件号： YS6T-14489-RZA
维修零件号： YPC901800
颜色： BLACK
空腔： 32WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.5 GY DR--F C16A1 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
5 0.22 BU-GN HSCHCO+DR--F SP7574 418-350 418-588 418-116A 418-672 418-104 418-112 418-107
7 0.35 GY-VT HSCOCO+DR--F CHE001 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
9 0.5 BK DR--F G2D135 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
12 0.35 WH-VT DR--F C3BP01E 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
15 0.5 BK GRBAB+DR--F G2D135 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
21 0.22 BU HSCHCO+DR--F SP7547 418-350 418-588 418-116A 418-672 418-104 418-112 418-107
23 0.35 VT-GN HSCOCO+DR--F CHE001 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
28 0.35 WH DR--F CS2LN37 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
31 0.5 WH-GN GRBAB+DR--F C2RT03 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
