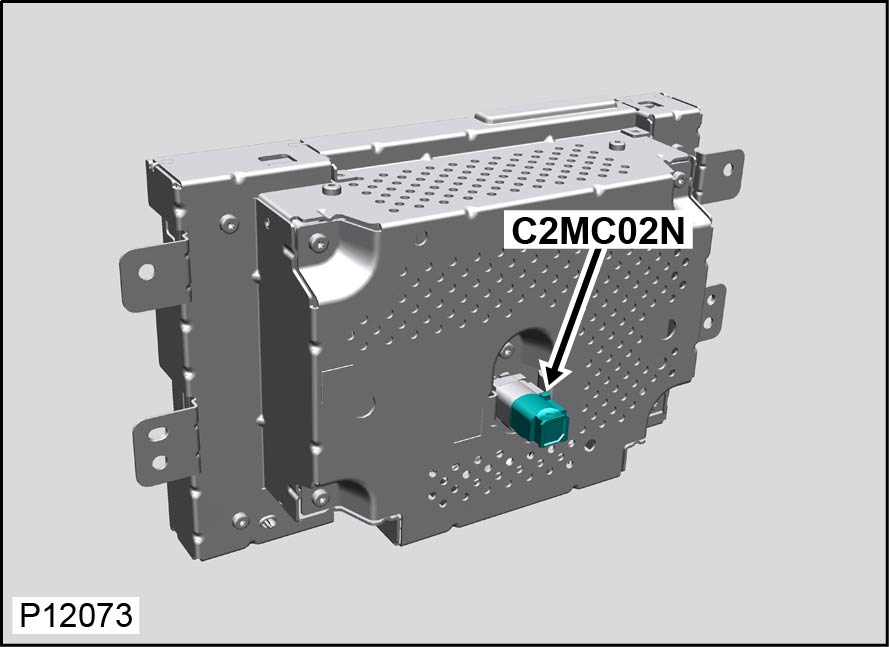

接头： C2MC02N 描述： 触摸屏
接头壳体不可维修 位置： 前触摸显示屏后面
限定符：
工程零件号： DHCT-14489-NA
维修零件号：
颜色： BORDEAUX
空腔： 6WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.14 BN ICRAD C4MA01B - - - - - - -
2 0.14 GN ICRAD C4MA01B - - - - - - -
3 0.14 OG ICRAD C4MA01B - - - - - - -
4 0.14 BU ICRAD C4MA01B - - - - - - -
5 0.75 OG ICRAD C4MA01B 418-498 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.75 BN ICRAD C4MA01B 418-498 418-595 418-116A 418-672 418-104 418-112 418-107
SCR 1.0 SCR ICRAD C4MA01B - - - - - - -
