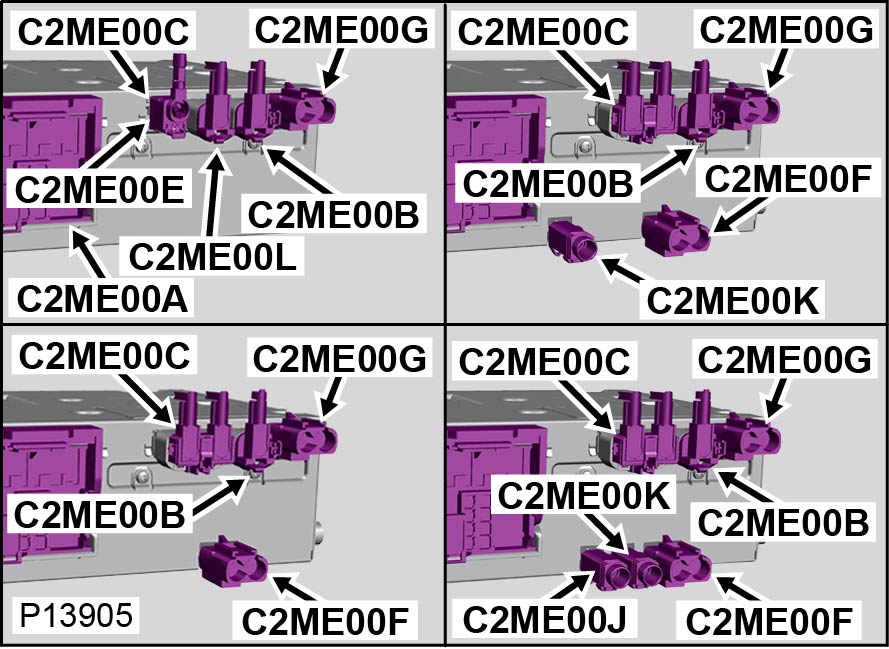

接头： C2ME00A 描述： 音频主机单元
接头壳体可维修 位置： 仪表板中央后面
限定符：
工程零件号： CHCT-14489-GBA
维修零件号： T4N 8938
颜色： BLACK
空腔： 16WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
A1 0.5 BN-WH IDAAV+ICRAB C3ME23D 418-288 418-595 418-116A 418-672 418-104 418-112 418-107
A1 1.0 BU-WH (ICRAE/ICRAB)+IDABA C16A2 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
A11 1.5 BK ICRAE/ICRAB+DR--F G2D138A 418-549-17 418-615 418-116A 418-672 418-104 418-113 418-108
A13 1.5 GN ICRAE/ICRAB+DR--F C16A2 418-549-17 418-615 418-116A 418-672 418-104 418-113 418-108
A2 0.5 VT-OG IDAAV+ICRAB C3ME23D 418-288 418-595 418-116A 418-672 418-104 418-112 418-107
A2 1.0 VT-OG (ICRAE/ICRAB)+IDABA S2VME11 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
A3 0.5 GN-OG IDAAV+ICRAB C3ME23D 418-288 418-595 418-116A 418-672 418-104 418-112 418-107
A3 1.0 GN-OG (ICRAE/ICRAB)+IDABA S2VME07 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
A4 0.5 WH-GN IDAAV+ICRAB C3ME23D 418-288 418-595 418-116A 418-672 418-104 418-112 418-107
A4 1.0 GN-BN (ICRAE/ICRAB)+IDABA C16A1 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
A5 1.0 VT-WH (ICRAE/ICRAB)+IDABA C16A2 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
A5 0.5 BN-BU IDAAV+ICRAB C3ME23D 418-288 418-595 418-116A 418-672 418-104 418-112 418-107
A6 1.0 YE-OG (ICRAE/ICRAB)+IDABA S2RME11 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
A6 0.5 YE-OG IDAAV+ICRAB C3ME23D 418-288 418-595 418-116A 418-672 418-104 418-112 418-107
A7 1.0 GY-OG (ICRAE/ICRAB)+IDABA S2RME07 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
A7 0.5 GY-OG IDAAV+ICRAB C3ME23D 418-288 418-595 418-116A 418-672 418-104 418-112 418-107
A8 0.5 BN-YE IDAAV+ICRAB C3ME23D 418-288 418-595 418-116A 418-672 418-104 418-112 418-107
A8 1.0 GY-BN (ICRAE/ICRAB)+IDABA C16A1 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
B1 0.5 YE-GN ICRAE/ICRAB+DR--F C10A3 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
B10 0.5 BU ICRAE/ICRAB C3ME118A 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
B3 0.5 BU-GN ICRAE/ICRAB C3ME118A 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
B4 0.5 WH-GN ICRAE/ICRAB C3ME118A 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
B6 0.5 BU ICRAE C3ME118A 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
B7 0.5 BU ICRAE/ICRAB+DR--F S3RMM13 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
B9 0.5 SCR ICRAE/ICRAB BARE_END4 - - - - - - -
C1 0.5 YE-GY ICRAE/ICRAB+DR--F C2LS41 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
C11 0.35 GY-VT IDAAV+ICRAB SPVDB28HG 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
C12 0.35 GY-VT IDAAV+ICRAB SPVDB28HG 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
C3 0.35 VT-GN HSCOCO+ICRAE/ICRAB+DR--F CHE011 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
C5 0.35 VT-GN IDAAV+ICRAB SPVDB27HG 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
C6 0.35 VT-GN IDAAV+ICRAB SPVDB27HG 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
C9 0.35 GY-VT HSCOCO+ICRAE/ICRAB+DR--F CHE011 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
