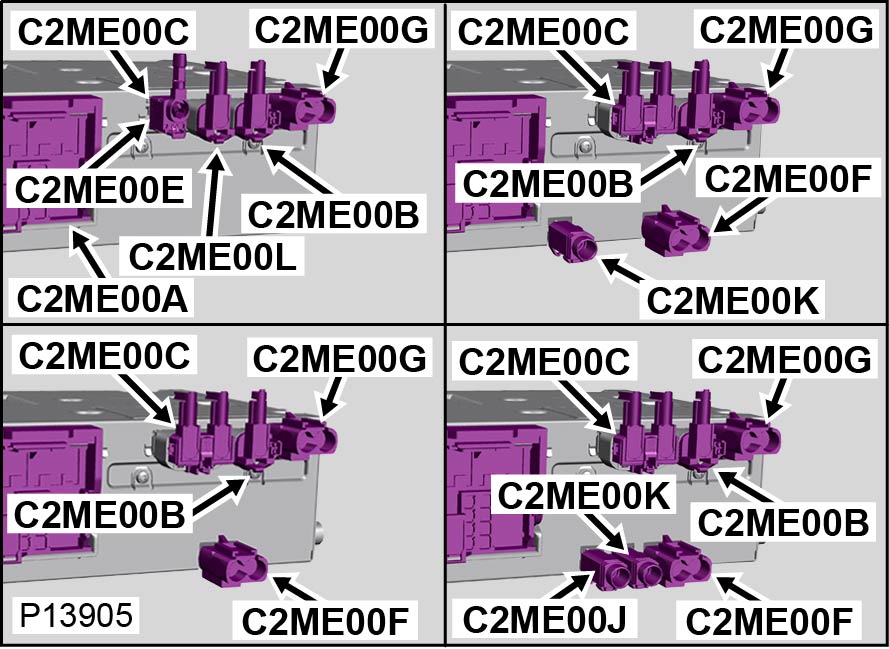

接头： C2ME00G 描述： 音频主机单元
接头壳体不可维修 位置： 仪表板中央后面
限定符：
工程零件号： CHCT-14489-HKA
维修零件号：
颜色： BLUE
空腔： 2WY
线束： INSTRUMENT PANEL HARNESS
接线图
Cav CSA Col Cct Destn
1 0.4 BK ICRAB+IEKAM+HKCBA/IEPAD C4ME192CA
1 0.4 BK ICRAB+IEKAA+HKCBA/IEPAD C9MN03A
2 0.14 BN ICRAB+J3KAE C3MP22G
2 0.14 BN ICRAB+J3KAB C33-L2
SCR1 0.88 SCR ICRAB+IEKAM+HKCBA/IEPAD C4ME192CA
SCR1 0.88 SCR ICRAB+IEKAA+HKCBA/IEPAD C9MN03A
SCR2 0.75 SCR ICRAB+J3KAB C33-L2
SCR2 0.75 SCR ICRAB+J3KAE C3MP22G
