接头： C2ME14A 描述： 集成气候控制-模块和开关组

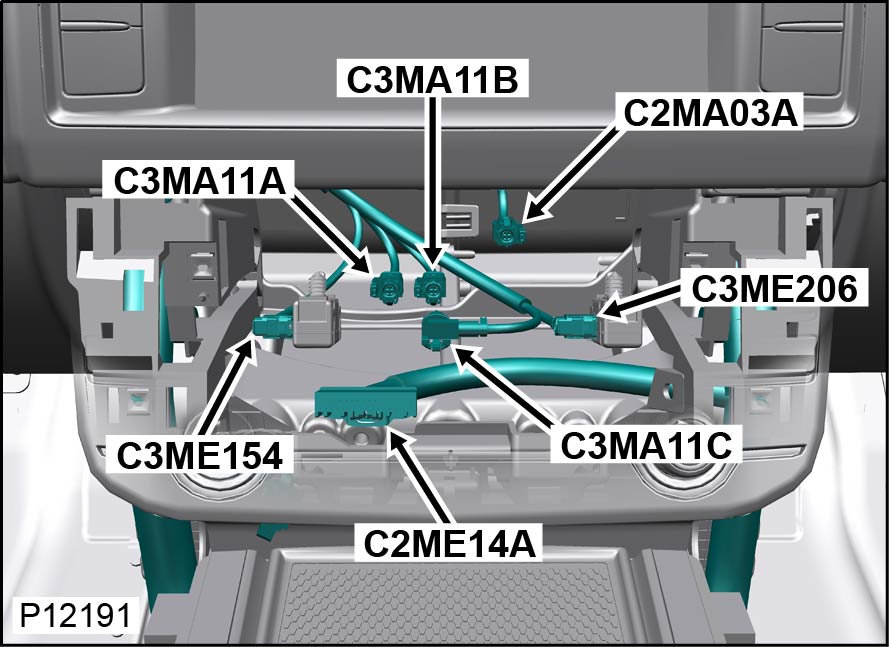

接头壳体可维修 位置： 仪表板中央后面
限定符：
工程零件号： 9F6T-14489-EA
维修零件号： YPC803100
颜色： GREY
空腔： 32WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.75 BK-WH DR--F G2D135 418-231 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.35 VT ICRAE/ICRAB C2ME14B 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.35 YE ICRAE/ICRAB C2ME14B 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.35 GY ICRAE/ICRAB C2ME14B 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 WH ICRAE/ICRAB C2ME14B 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.35 BN-YE DR--F C3BP01E 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.35 GN-OG DR--F C3BP01E 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.35 BU-WH DR--F C3BP01E 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
15 0.35 BN-VT DR--F C3BP01D 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
16 0.35 YE-OG DR--F C3BP01D 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
17 0.35 BK-BU ICRAE/ICRAB C2ME14B 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
18 0.5 GN-WH DR--F C3BP01D 418-231 418-595 418-116A 418-672 418-104 418-112 418-107
19 0.35 GN ICRAE/ICRAB C2ME14B 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
21 0.35 GY-BU HSPMCO+DR--F SP7156 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
22 0.35 GN-OG HSPMCO+DR--F SP7155 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
24 0.22 GY-VT HSCOMI/HSCOLO+DR--F S1DB28J 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
24 0.22 GY-VT HSCOHI+DR--F S1DB28JH 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
25 0.22 VT-GN HSCOMI/HSCOLO+DR--F S1DB27J 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
25 0.22 VT-GN HSCOHI+DR--F S1DB27JH 418-230 418-595 418-116A 418-672 418-104 418-112 418-107
32 0.75 BU DR--F C16A2 418-231 418-595 418-116A 418-672 418-104 418-112 418-107
