接头： C33A1 描述： 主线束到右前座椅线束

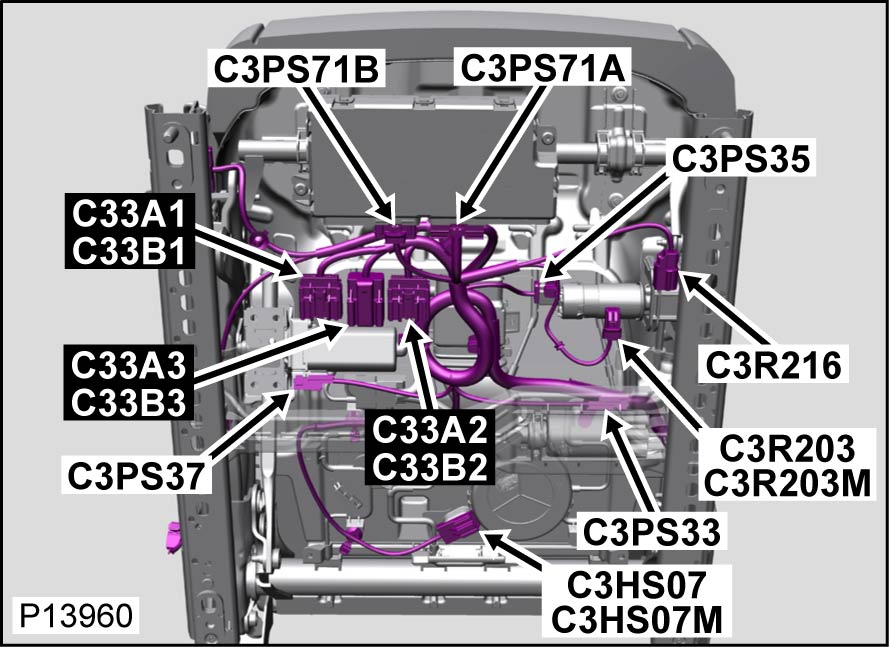

接头壳体可维修 位置： 右前排座椅下方
限定符： 图示为右驾情况
工程零件号： DHCT-14489-AA
维修零件号： T4N 12238
颜色： BLACK
空腔： 22WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.35 GN A4DAB/A4DAC/A4DAE+DR--F C10B1 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.35 BN-YE JCBAP C16B1 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.13 YE-VT HSBOCO+DR--F CHE012 418-250 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.13 YE-OG HSBOCO+DR--F CHE012 418-250 418-595 418-116A 418-672 418-104 418-112 418-107
9 0.35 GY-VT DR--F C3R114B 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
10 0.35 BU-WH CP5AB+DR--F C3BP01C 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
11 0.35 GY-VT JCBAP+DR--F SP7231 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.5 BK JCBAP G3D140 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.35 GY ALL CSP7222 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.5 YE ALL C3R114B 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
15 0.5 VT ALL C3R114B 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
