接头： C10A1 描述： 仪表板线束到主线束

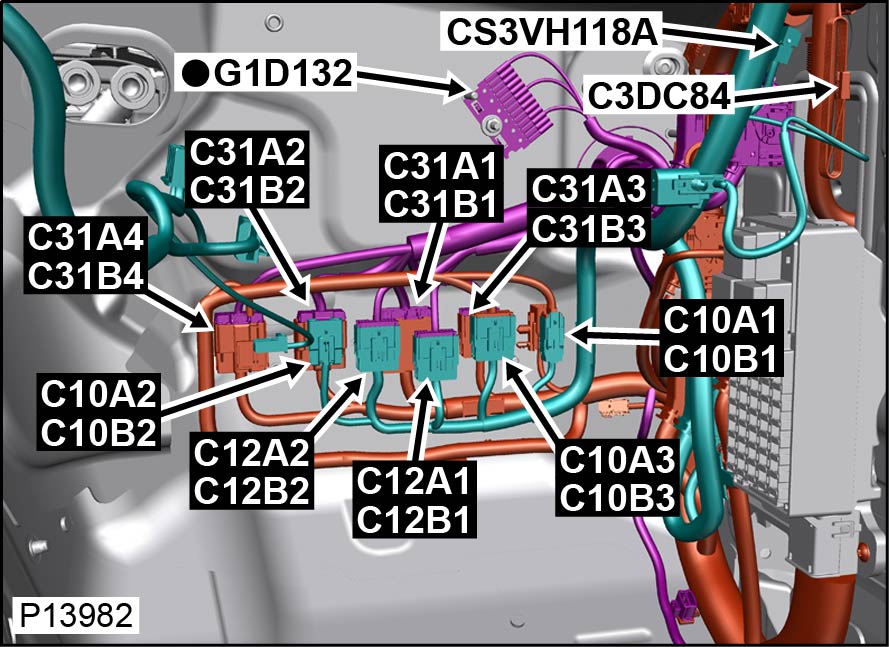

接头壳体可维修 位置： 仪表板乘客侧后面
限定符： 图示为左驾情况
工程零件号： 8V5T-14A459-KB
维修零件号： T4N 12249
颜色： BLACK
空腔： 10WY
线束： INSTRUMENT PANEL HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.5 BN-GN JCBAQ/JCBAP+DR--F C2LN15 418-472 418-595 418-116A 418-672 418-104 418-112 418-107
2 1.5 GN-WH J3CAB+DR--F C3DC07 418-487 418-595 418-116A 418-672 418-104 418-113 418-108
3 0.5 SCR ICRAD+IDJAB+DR--F C12B1 - - - - - - -
4 0.35 BN-GN JCBAP+DR--F SP7223 418-459 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.5 WH ICRAD+IDJAB+DR--F C12B1 418-472 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.5 GY-VT JCBAD/JCBAQ+DR--F SP7167 418-472 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.5 GY-VT JCBAP+DR--F SP7167 418-472 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.35 GY-VT A1GAN+DR--F C3BP01E 418-459 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.35 GN A4DAB/A4DAC/A4DAE+DR--F CS3VH118A 418-459 418-595 418-116A 418-672 418-104 418-112 418-107
9 1.5 BN-YE J3EAB+DR--F C3DC08 418-487 418-595 418-116A 418-672 418-104 418-113 418-108
