接头： C33C1 描述： 主线束到左前座椅线束

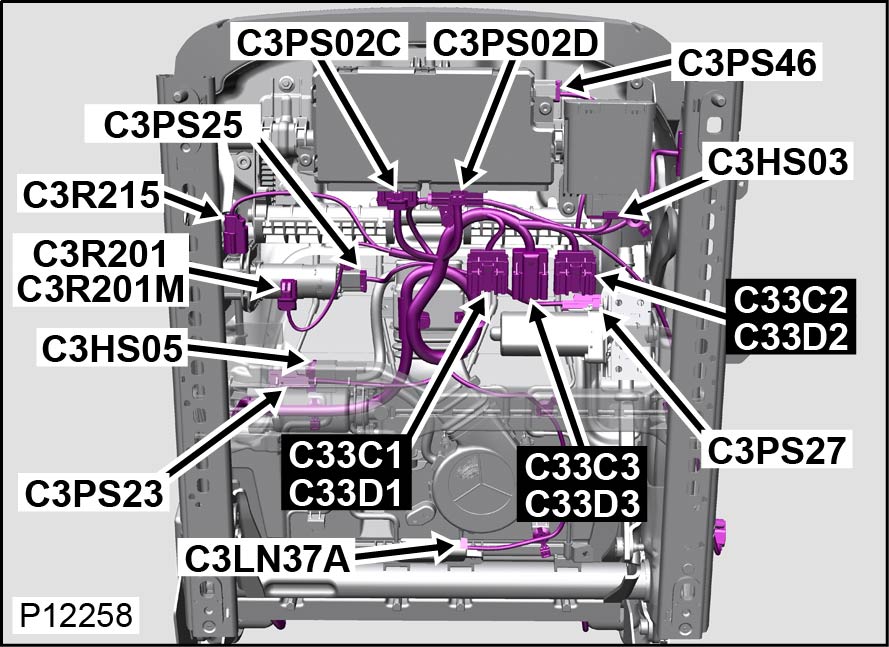

接头壳体可维修 位置： 左前排座椅下方
限定符： 图示为左驾情况
工程零件号： DHCT-14489-AA
维修零件号： T4N 12238
颜色： BLACK
空腔： 22WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.35 BN-VT A4DAB/A4DAC/A4DAE C16B3 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.35 BN-YE JCBAP C16B1 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 YE-VT HSBOHI/HSBOMI+DR--F CHE015 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 YE-OG HSBOHI/HSBOMI+DR--F CHE015 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
9 0.35 GN-BU DR--F C3R114B 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
11 0.35 GY-VT JCBAP+DR--F SP7231 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.5 BK JCBAP G3D134 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.35 GY ALL CSP7222 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.5 OG ALL C3R114B 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
15 0.5 WH ALL C3R114B 418-268 418-595 418-116A 418-672 418-104 418-112 418-107
