接头： C33D1 描述： 左前座椅线束到主线束

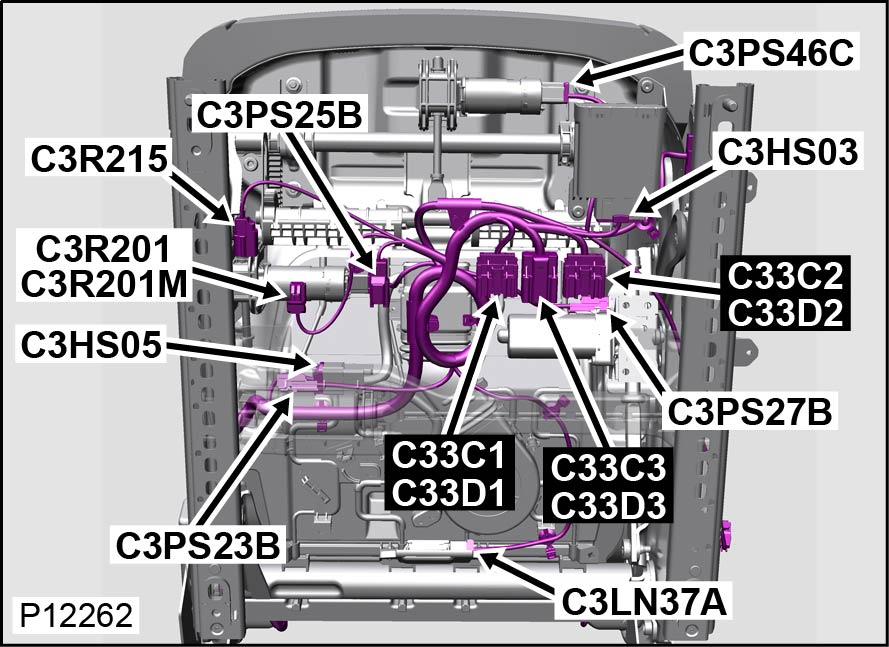

接头壳体可维修 位置： 左前排座椅下方
限定符： 图示为左驾情况
工程零件号： DHCT-14A459-AA
维修零件号： T4N 12245
颜色： BLACK
空腔： 22WY
线束： SEAT FRONT LH SIDE HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.35 BN-VT A4DAE C3HS03 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
1 0.35 BN-VT A4DAB/A4DAC C3HS02 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.35 BN-YE JCBAP C3LN37A 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 YE-VT A4EAC+BYPBF C3PS02B 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 YE-VT A4EAC+BYPBG C3PS02D 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 YE-OG A4EAC+BYPBG C3PS02D 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 YE-OG A4EAC+BYPBF C3PS02B 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
9 0.35 GN-BU ALL C3R201 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
11 0.35 GY-VT JCBAP C3LN37A 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.35 BK JCBAP C3LN37A 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
13 0.35 GY ALL C3R201 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
14 0.5 OG ALL C3R105 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
15 0.5 WH ALL C3R105 418-421 418-595 418-116A 418-672 418-104 418-112 418-107
