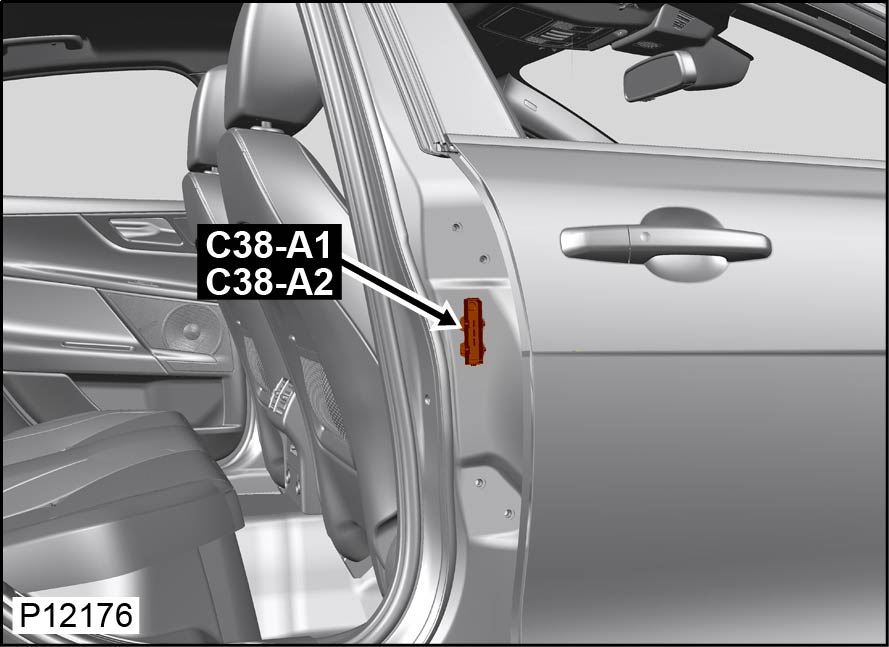

接头： C38-A2 描述： 后车门线束到主线束
接头壳体可维修 位置： 右 B-柱
限定符：
工程零件号： DK5T-14A464-JA
维修零件号： T4N 8951
颜色： BLACK
空腔： 49WY
线束： REAR DOOR RHS HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 1.0 BK ALL C8ME78 418-430 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.35 BK HLSAB C8PR172C 418-452 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.75 BK ICRAD+(IDAAV/IDAAX)/(IDAAV+ICRAB) C8ME40 418-430 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.35 BK ALL C8PL01A 418-452 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.35 BK CBGAL C8PK26 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
9 0.35 BK CBGAL C8PK26 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
10 0.5 BK CBGAL C8PK12 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
11 0.5 BK HLSAB+CBGAJ+JCBAD C8PR172C 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
11 0.5 BK CBGAL/JCBAP/JCBAQ S8D181E 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
12 2.5 BK ALL C8PL01B 418-549-17 418-615 418-116A 418-672 418-104 418-113 418-108
13 1.5 BK CBGAL C8PK12 418-549-17 418-615 418-116A 418-672 418-104 418-113 418-108
14 1.5 BK CBGAL C8PK12 418-549-17 418-615 418-116A 418-672 418-104 418-113 418-108
15 2.5 BK ALL C8PL01B 418-549-17 418-615 418-116A 418-672 418-104 418-113 418-108
16 1.0 BK ALL C8ME78 418-430 418-595 418-116A 418-672 418-104 418-112 418-107
18 0.75 BK ICRAD+(IDAAV/IDAAX)/(IDAAV+ICRAB) C8ME40 418-430 418-595 418-116A 418-672 418-104 418-112 418-107
22 0.5 BK JCBAQ SP7263 418-452 418-595 418-116A 418-672 418-104 418-112 418-107
23 0.35 BK CBGAL C8PK26 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
24 0.35 BK CBGAL C8PK26 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
25 0.5 BK CBGAL C8PK26 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
26 0.35 BK JCBAP C8LN36 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
34 0.35 BK ALL C8PL01B 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
35 0.35 BK ALL C8PL01B 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
43 0.35 BK ALL C8PL72 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
