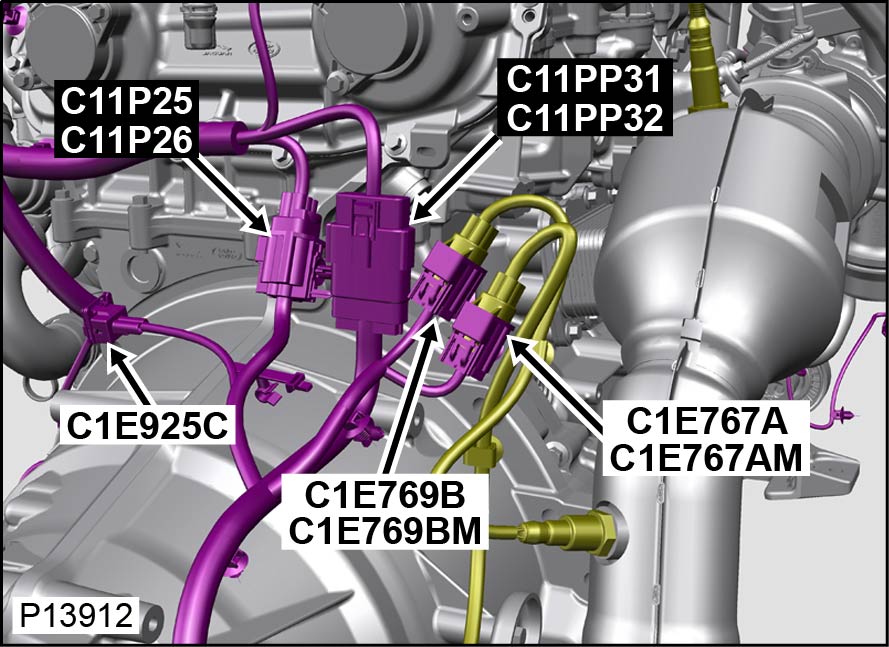

| 接头： C11P25 |
描述： 发动机线束到变速器线束 |
| 接头壳体可维修 |
位置： 变速箱上方 |
|
限定符： |
| |
 |
| 工程零件号： XW4T-14A624-CAA |
| 维修零件号： T4N9468 |
| 颜色： GREY |
| 空腔： 6WY |
| 线束： ENGINE PETROL AJ200 HARNESS |
接线图和保养维修信息
| Cav |
CSA |
Col |
Cct |
Destn |
预端接的导线 |
抽取工具 |
压接钳 |
剥线器 |
热缩套管 |
标识套筒 |
拼接板 |
| 1 |
2.5 |
VT |
EN-U8 |
C11Z-P2 |
418-411-18 |
418-595 |
418-116A |
418-672 |
418-104 |
418-113 |
418-108 |
| 2 |
0.5 |
GN-WH |
EN-U8 |
C11Z-P2 |
418-409 |
418-595 |
418-116A |
418-672 |
418-104 |
418-112 |
418-107 |
| 3 |
2.5 |
BK-VT |
EN-U8 |
C11Z-P2 |
418-411-18 |
418-595 |
418-116A |
418-672 |
418-104 |
418-113 |
418-108 |
| 5 |
0.5 |
GN-OG |
EN-U8 |
C11Z-P2 |
418-409 |
418-595 |
418-116A |
418-672 |
418-104 |
418-112 |
418-107 |
