接头： C11PP31 描述： 变速器线束到发动机线束

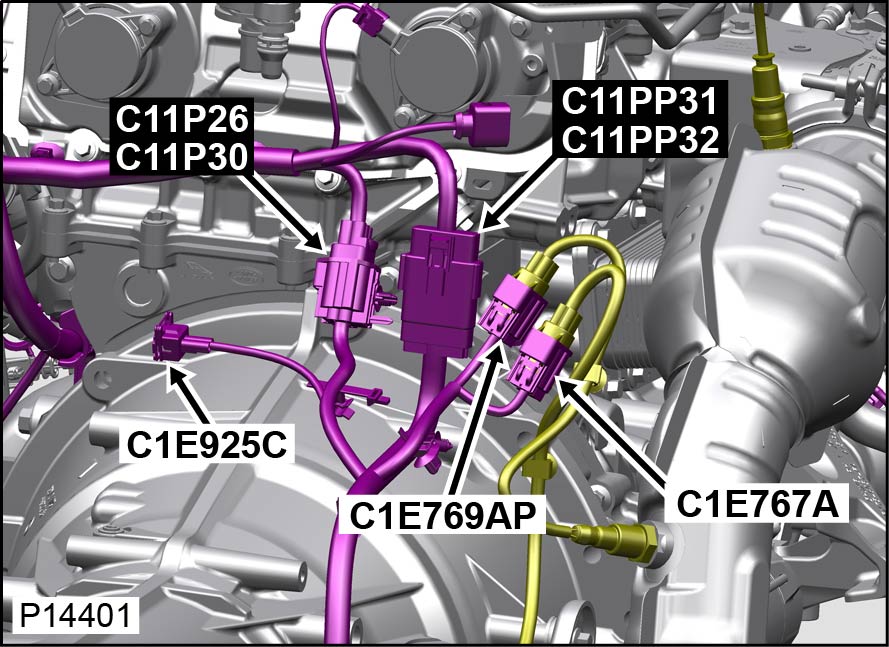

接头壳体可维修 位置： 变速箱上方
限定符：
工程零件号： FHCT-14A624-FA
维修零件号： T4N 18679
颜色： BLACK
空腔： 20WY
线束： TRANSMISSION HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.35 PK EN-U8 C1ET02B 418-455 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.5 GN-OG EN-U8 C1ET02B 418-455 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.5 GN EN-U8 C1E767A 418-455 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.5 GY EN-U8+(DGADF/DGADW) C1E769AP 418-455 418-595 418-116A 418-672 418-104 418-112 418-107
7 1.0 BN-WH EN-U8 C1E767A 418-325 - 418-116A 418-672 418-104 418-112 418-107
8 1.0 GY-BN EN-U8+(DGADF/DGADW) C1E769AP 418-325 - 418-116A 418-672 418-104 418-112 418-107
9 0.75 BN-GN EN-U8 C1E925C 418-325 - 418-116A 418-672 418-104 418-112 418-107
11 0.35 GN EN-U8 C1ET02B 418-455 418-595 418-116A 418-672 418-104 418-112 418-107
12 0.5 GY-BU EN-U8 C1ET02B 418-455 418-595 418-116A 418-672 418-104 418-112 418-107
15 0.5 YE-GN EN-U8 C1E767A 418-455 418-595 418-116A 418-672 418-104 418-112 418-107
16 0.5 GY-VT EN-U8+(DGADF/DGADW) C1E769AP 418-455 418-595 418-116A 418-672 418-104 418-112 418-107
17 1.0 WH-OG EN-U8 C1E767A 418-325 - 418-116A 418-672 418-104 418-112 418-107
18 1.0 GN-WH EN-U8+(DGADF/DGADW) C1E769AP 418-325 - 418-116A 418-672 418-104 418-112 418-107
19 0.75 GN-BN EN-U8 C1E925C 418-325 - 418-116A 418-672 418-104 418-112 418-107
