| 接头： C3MP22C |
描述： 摄像头控制模块 |
| 接头壳体可维修 |

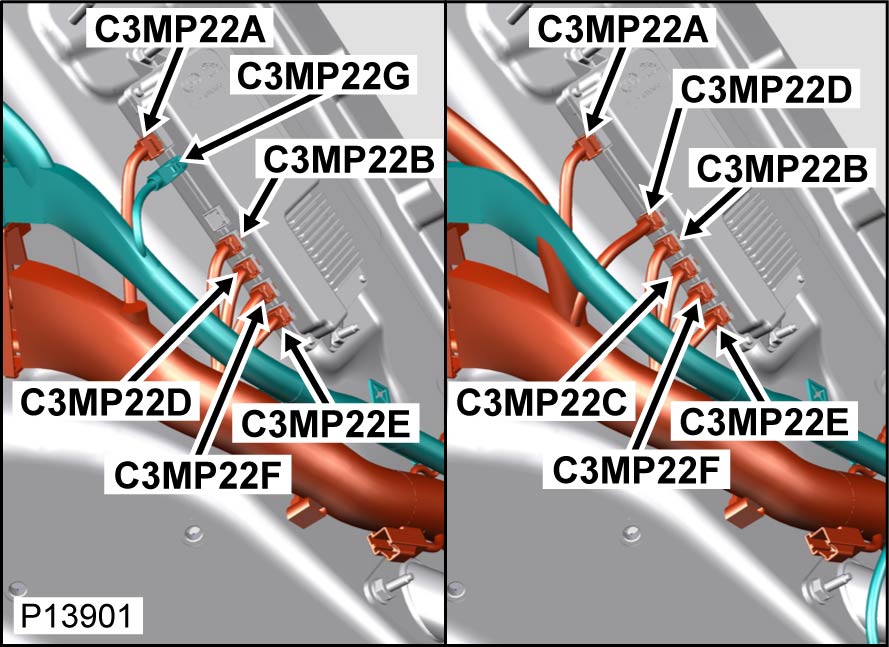

位置： 左 C-柱 |
|
限定符： |
| |
 |
| 工程零件号： DK5T-14489-VA |
| 维修零件号： T4N 9038 |
| 颜色： BLACK |
| 空腔： 4WY |
| 线束： CABIN HARNESS |
接线图
| Cav |
CSA |
Col |
Cct |
Destn |
| 1 |
0.14 |
OG |
ICRAD+J3KAE |
C4MP19A |
| 1 |
0.14 |
OG |
ICRAE/ICRAB+J3KAE |
C4MP19B |
| 2 |
0.14 |
GN |
ICRAE/ICRAB+J3KAE |
C4MP19B |
| 2 |
0.14 |
GN |
ICRAD+J3KAE |
C4MP19A |
| 3 |
0.14 |
BU |
ICRAE/ICRAB+J3KAE |
C4MP19B |
| 3 |
0.14 |
BU |
ICRAD+J3KAE |
C4MP19A |
| 4 |
0.14 |
BN |
ICRAD+J3KAE |
C4MP19A |
| 4 |
0.14 |
BN |
ICRAE/ICRAB+J3KAE |
C4MP19B |
| SCR |
0.14 |
SCR |
ICRAE/ICRAB+J3KAE |
C4MP19B |
| SCR |
1.0 |
SCR |
ICRAD+J3KAE |
C4MP19A |
