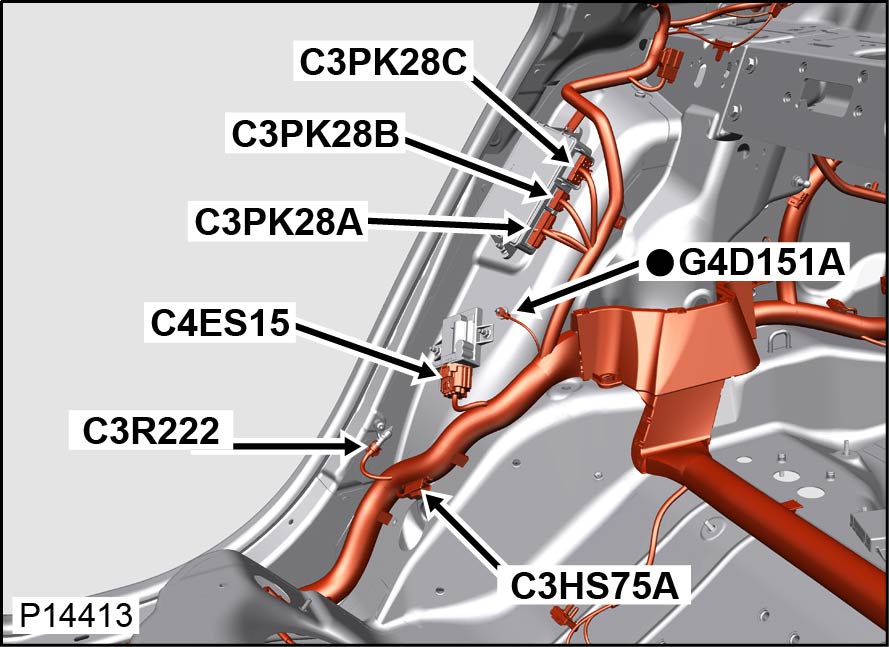

接头： C3PK28C 描述： 无钥匙车辆模块
接头壳体可维修 位置： 右 C-柱
限定符：
工程零件号： 4S7T-14489-YJA
维修零件号： YPC910640
颜色： GREY
空腔： 12WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 2.5 BK CBGAL G4D181 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
2 1.5 WH-VT CBGAL C3B-A1 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
3 1.5 GN-VT CBGAL C3A-A1 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
4 1.5 BU-BN CBGAL C37-A1 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
5 1.5 WH-BN CBGAL C38-A1 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
7 1.5 GY CBGAL C3B-A1 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
8 1.5 BN CBGAL C3A-A1 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
9 1.5 YE-BU CBGAL C37-A1 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
10 1.5 GN CBGAL C38-A1 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
12 2.5 GY-RD CBGAL+DR--F C3BP00 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
