接头： C3PS02B 描述： 模块-驾驶员座椅

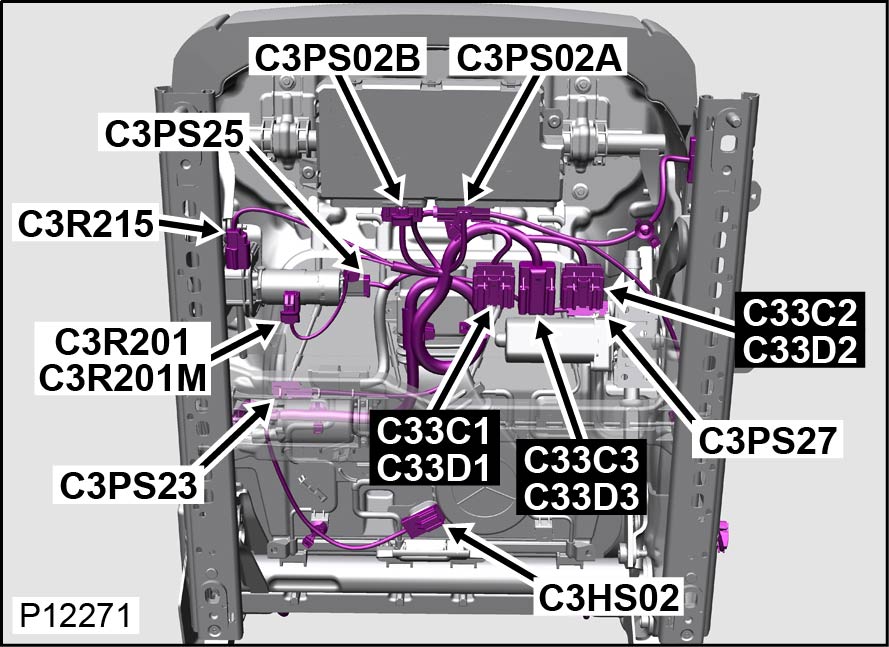

接头壳体可维修 位置： 左前排座椅下方
限定符： 图示为左驾情况
工程零件号： CHCT-14489-KKA
维修零件号： T4A 10786
颜色： GREEN
空腔： 24WY
线束： SEAT FRONT LH SIDE HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 2.5 YE-RD A4EAC+BYPBF C33D3 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
2 0.75 GN-OG A4EAC+BYPBF SP7259 418-257 - 418-116A 418-672 418-104 418-112 418-107
4 2.5 BK A4EAC+BYPBF C33D3 418-251 418-595 418-116A 418-672 418-104 418-113 418-108
9 0.35 GN-OG A4EAC+BYPBF SRPS12 418-534 - 418-116A 418-672 418-104 418-112 418-107
10 0.35 BN-YE A4EAC+BYPBF SRPS10 418-534 - 418-116A 418-672 418-104 418-112 418-107
11 0.35 BU-GN A4EAC+BYPBF C3PS25 418-534 - 418-116A 418-672 418-104 418-112 418-107
12 0.35 GY-OG A4EAC+BYPBF C3PS30 418-534 - 418-116A 418-672 418-104 418-112 418-107
14 0.35 BN-BU A4EAC+BYPBF C3PS23 418-534 - 418-116A 418-672 418-104 418-112 418-107
15 0.35 BN-RD A4EAC+BYPBF C3PS27 418-534 - 418-116A 418-672 418-104 418-112 418-107
21 0.35 YE-VT A4EAC+BYPBF C33D1 418-534 - 418-116A 418-672 418-104 418-112 418-107
22 0.35 YE-OG A4EAC+BYPBF C33D1 418-534 - 418-116A 418-672 418-104 418-112 418-107
24 0.35 GY A4EAC+BYPBF C3PS22 418-534 - 418-116A 418-672 418-104 418-112 418-107
