接头： C3PS19C 描述： 电磁阀-座椅靠垫-驾驶员

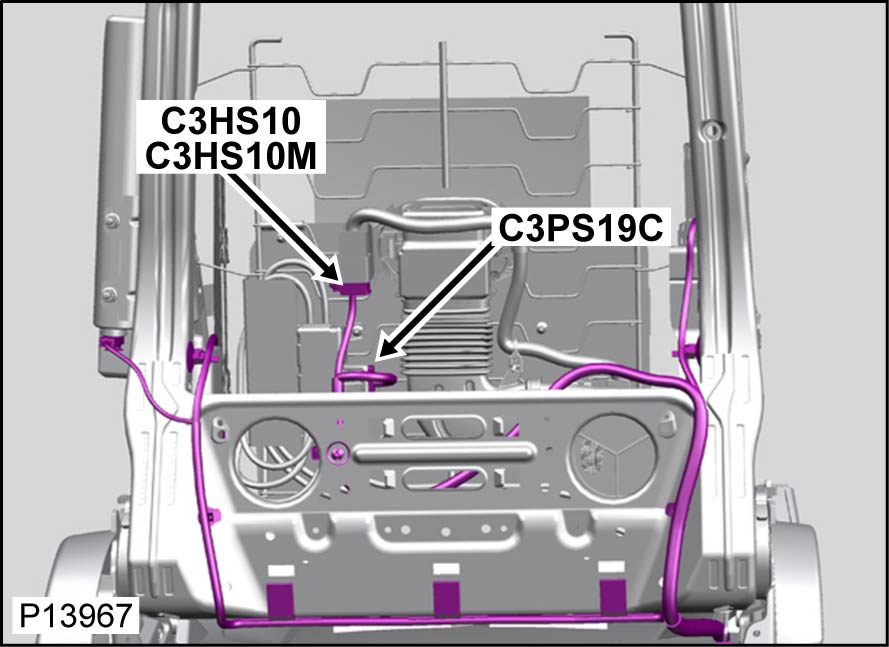

接头壳体可维修 位置： 左座椅靠背后面
限定符：
工程零件号： EJ3T-14489-HA
维修零件号： T4N 8942
颜色： YELLOW
空腔： 8WY
线束： SEAT FRONT LH SIDE HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.5 YE-VT A4EAC+BYPBG+BWRAG C3PS22 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
1 0.5 YE-VT A4EAB+BWRAG C3PS22F 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.5 GY-VT A4EAB+BWRAG C3PS22F 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.5 GY-VT A4EAC+BYPBG+BWRAG C3PS22 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.5 WH-GN A4EAC+BYPBG+BWRAG C3PS22 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.5 WH-GN A4EAB+BWRAG C3PS22F 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.5 BN-VT A4EAC+BYPBG+BWRAG C3PS22 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.5 BN-VT A4EAB+BWRAG C3PS22F 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.5 BN-GN A4EAC+BYPBG+BWRAG C3PS12A 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.5 BN-GN A4EAB+BWRAG C3PS12A 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.5 BK A4EAB+BWRAG SP7248 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.5 BK A4EAC+BYPBG+BWRAG SP7248 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.5 VT-GN A4EAC+BYPBG+BWRAG C3PS22 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
7 0.5 VT-GN A4EAB+BWRAG C3PS22G 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.5 YE A4EAB+BWRAG C3PS22G 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.5 YE A4EAC+BYPBG+BWRAG C3PS22 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
