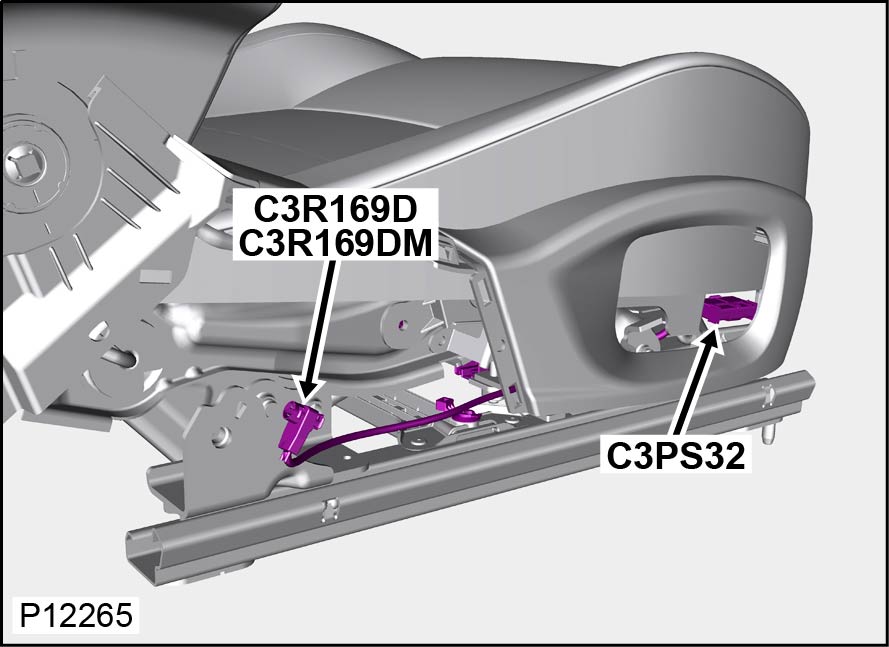

接头： C3PS32 描述： 开关组-座椅-乘客
接头壳体可维修 位置： 座椅外缘
限定符： 图示为右驾情况
工程零件号： 8X2T-14489-AA
维修零件号： YPC912180
颜色： BLACK
空腔： 20WY
线束： SEAT FRONT RH SIDE HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
2 0.5 GY BYQBG C3PS71D 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
2 0.35 GY BYQBF C3PS71B 418-271 418-664 418-116A 418-672 418-104 418-112 418-107
5 0.5 YE-VT BYQBF+BWRAF C3PS19E 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
5 0.5 YE-VT BYQBG+BWRAG C3PS19D 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
6 0.5 WH-GN BYQBF+BWRAF C3PS19E 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
6 0.5 WH-GN BYQBG+BWRAG C3PS19D 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
8 0.75 GN-OG BYQBF S3BR22A 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
8 0.75 GN-OG BYQBG SP7260 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
12 0.5 BK BYQBG S3D134B 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
12 0.5 BK BYQBF S3D134B 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
15 0.5 YE BYQBG+BWRAG C3PS19D 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
16 0.5 VT-GN BYQBG+BWRAG C3PS19D 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
17 0.5 GY-VT BYQBF+BWRAF C3PS19E 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
17 0.5 GY-VT BYQBG+BWRAG C3PS19D 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
18 0.5 BN-VT BYQBF+BWRAF C3PS19E 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
18 0.5 BN-VT BYQBG+BWRAG C3PS19D 418-240 418-664 418-116A 418-672 418-104 418-112 418-107
