接头： C3PS67 描述： 电机-座椅-座垫延伸-乘客

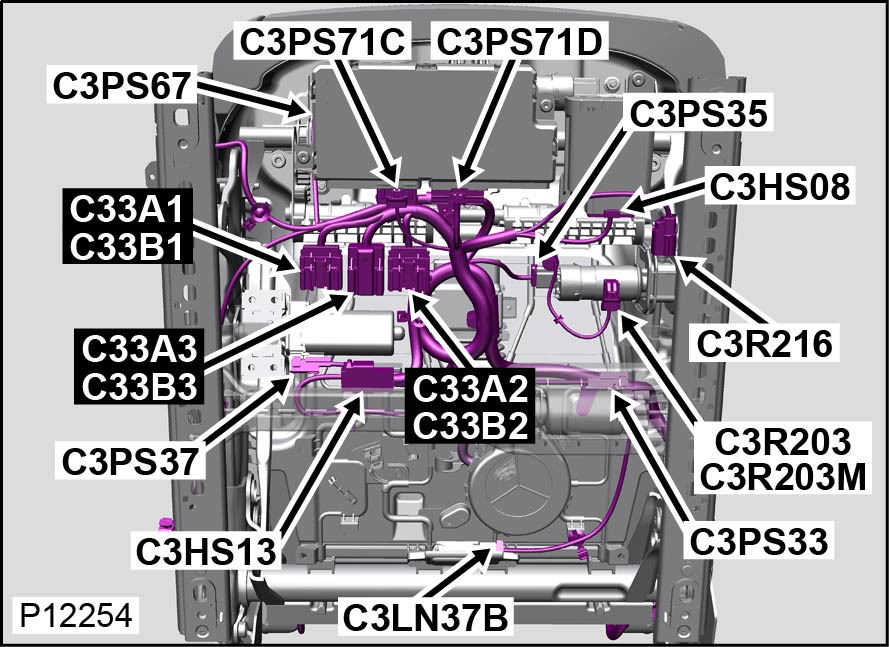

接头壳体可维修 位置： 右座椅下面
限定符： 图示为右驾情况
工程零件号： CHCT-14489-GTA
维修零件号： T4N 8939
颜色： BLACK
空腔： 4WY
线束： SEAT FRONT RH SIDE HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 1.0 BN-BU BYQBG C3PS71C 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
2 0.5 BU-GN BYQBG SP7273 418-316 418-595 418-116A 418-672 418-104 418-112 418-107
3 1.0 GN-OG BYQBG C3PS71C 418-549-21 418-612 418-116A 418-672 418-104 418-112 418-107
4 0.5 BN-GN BYQBG C3PS71D 418-316 418-595 418-116A 418-672 418-104 418-112 418-107
