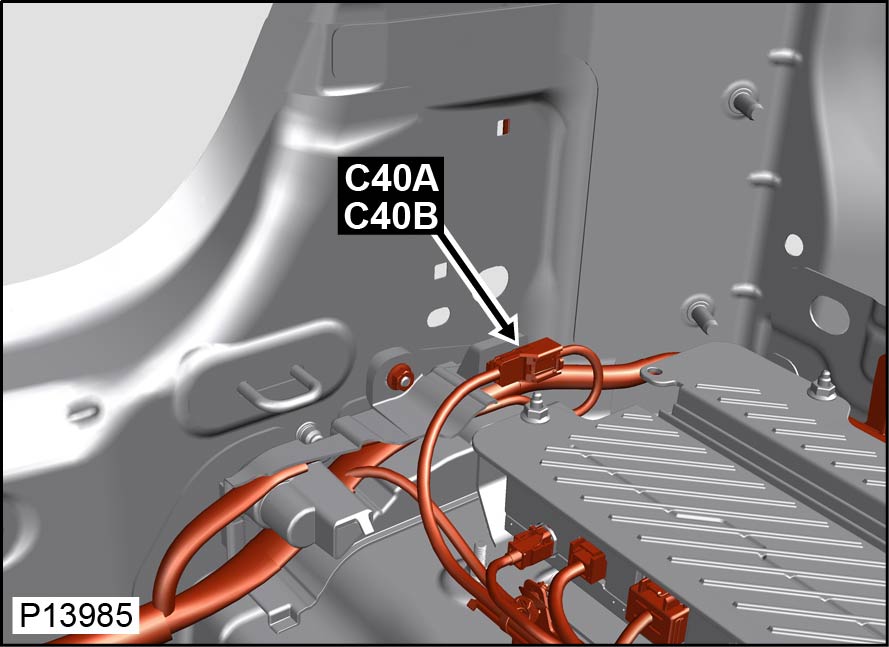

接头： C40B 描述： 主线束到主线束
接头壳体可维修 位置： 左侧行李箱地毯后面
限定符：
工程零件号： 2R8T-14A459-AA
维修零件号： YPC800310
颜色： GREY
空腔： 8WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.22 YE-OG HSBOCO+ICRAD SP7427 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.22 YE-VT HSBOCO+ICRAD SP7437 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.22 VT-GN HSCOHI/HSCOMI+ICRAD+DR--F CHE009 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
3 0.35 VT-GN HSCOLO+ICRAD+DR--F C20B 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.35 GY-VT HSCOLO+ICRAD+DR--F C20B 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.22 GY-VT HSCOHI/HSCOMI+ICRAD+DR--F CHE009 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 BU HSCHHI+ICRAD+DR--F C13B3 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 BU HSCHMI+ICRAD+DR--F CHE020 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 BU HSCHLO+ICRAD+DR--F C20B 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 BU-GN HSCHLO+ICRAD+DR--F C20B 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 BU-GN HSCHHI+ICRAD+DR--F C13B3 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
6 0.35 BU-GN HSCHMI+ICRAD+DR--F CHE020 418-205 418-595 418-116A 418-672 418-104 418-112 418-107
