接头： C4BR02C 描述： 接线盒-后部

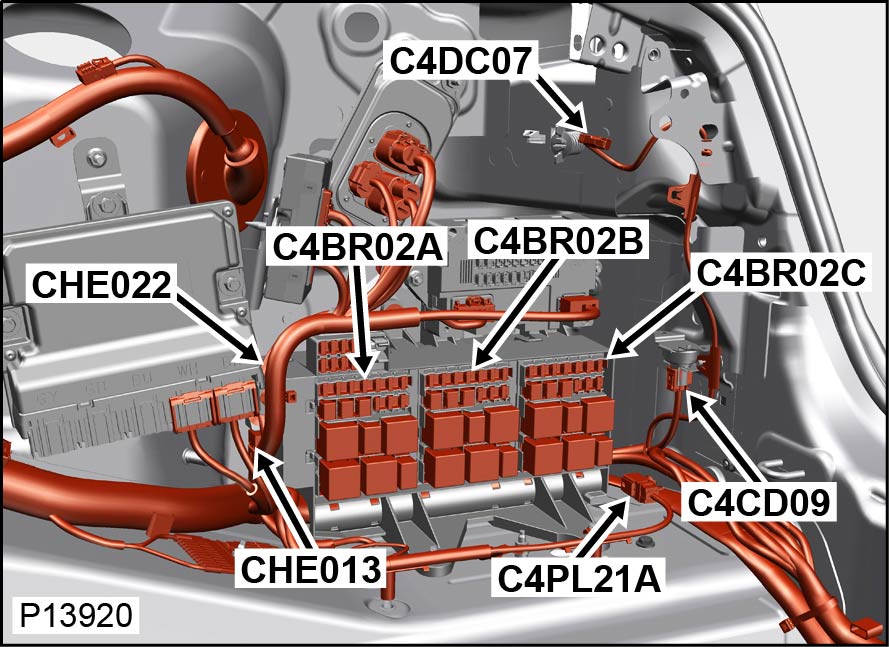

接头壳体可维修 位置： 行李箱地毯右侧后面
限定符：
工程零件号： GX73-14K131-EA
维修零件号： T2H 23830
颜色： BLACK
空腔： 55WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
5 0.35 WH-OG HLSAB SP9003 418-521 418-595 418-116A 418-672 418-104 418-112 418-107
6 4.0 BU-RD ALL SPSBR16B 418-413 - 418-116A 418-672 418-105 418-114 418-109
7 1.5 VT-GN J3EAH C3DC15A 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
8 1.5 BN-WH J3EAH+DR--F SP7175 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
9 0.5 BU-WH ALL S4BR23B 418-521 418-595 418-116A 418-672 418-104 418-112 418-107
10 4.0 BU-RD ALL SPSBR16B 418-413 - 418-116A 418-672 418-105 418-114 418-109
11 0.75 GN-OG ALL SP7232 418-416 418-595 418-116A 418-672 418-104 418-112 418-107
12 4.0 BU-RD ALL SPSBR16B 418-413 - 418-116A 418-672 418-105 418-114 418-109
17 2.5 BK A7AAE/A7AAY C4PL20A 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
18 2.5 BU-RD ALL SP7185 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
19 2.5 BU-RD ALL SP7184 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
20 2.5 BU-RD ALL SP7185 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
23 4.0 GN-RD IDAAV+ICRAB C14B1 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
24 4.0 WH-RD DECAU SP7363 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
24 4.0 BU-RD DECAB SP7194 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
27 1.0 BU-RD ALL SP7184 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
28 2.5 GY-YE EN-U8 C4ES15 418-553 - 418-116A 418-672 418-104 418-113 418-108
29 2.5 BU-RD ALL SP7184 418-553 - 418-116A 418-672 418-104 418-113 418-108
30 0.5 YE-GY EN-U8+DR--F C3BP01B 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
41 2.5 BU-RD ALL S4BR16 418-587-15 418-595 418-116A 418-672 418-104 418-113 418-108
42 0.75 YE-VT GTBAB+DR--F C10B3 418-412 418-595 418-116A 418-672 418-104 418-112 418-107
43 0.5 YE-VT GTBAB+DR--F C31B1 418-412 418-595 418-116A 418-672 418-104 418-112 418-107
45 2.5 BU-RD ALL S4BR16 418-587-15 418-595 418-116A 418-672 418-104 418-113 418-108
51 2.5 BU-RD ALL SP7185 418-410 - 418-116A 418-672 418-104 418-112 418-107
52 0.5 VT-GY DR--F C3BP01B 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
54 0.5 VT-GY ALL G4D149 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
55 4.0 BU-RD ALL SPSBR16B 418-411 - 418-116A 418-672 418-105 418-114 418-109
