接头： C4CD01D 描述： 模块-减振-连续可变

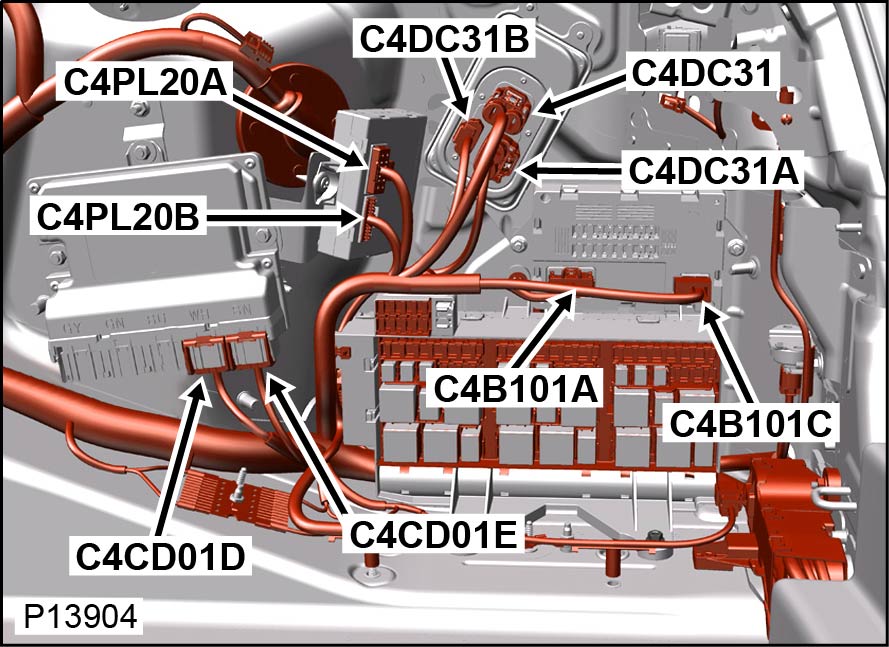

接头壳体可维修 位置： 行李箱地毯右侧后面
限定符：
工程零件号： 1S7T-14489-HC
维修零件号： T4N 9427
颜色： NATURAL
空腔： 23WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.75 GN-BU DWMAC C41A 418-587-10 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.75 YE-BU DWMAC C41A 418-587-10 418-595 418-116A 418-672 418-104 418-112 418-107
4 0.75 BU-BN DWMAC C42A 418-587-10 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.75 VT-GY DWMAC C42A 418-587-10 418-595 418-116A 418-672 418-104 418-112 418-107
6 1.5 BK DWMAC/FEFA5 G4D148 418-411-17 418-595 418-116A 418-672 418-104 418-113 418-108
8 0.22 BU DWMAC/FEFA5 CHE003 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
9 0.22 BU-GN DWMAC/FEFA5 CHE003 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
10 0.35 BN-WH DWMAC/FEFA5+DR--F C13B2 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
11 0.35 BU-GN DWMAC/FEFA5+DR--F C13B2 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
12 0.35 BN-BU DWMAC/FEFA5 C34A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
13 0.35 YE-BU DWMAC/FEFA5 C34A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
14 0.35 YE-VT DWMAC/FEFA5 C4CD09 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
15 0.35 GN-BN DWMAC/FEFA5 C4CD09 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
16 0.35 YE-GN DWMAC/FEFA5 C4CD09 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
17 0.5 BN-GN DWMAC/FEFA5+DR--F C3BP01B 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
18 0.35 VT DWMAC/FEFA5+DR--F C13B2 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
20 0.35 GN-BU DWMAC/FEFA5 C34A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
21 0.35 GN-WH DWMAC/FEFA5 C34A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
22 0.35 WH-VT DWMAC/FEFA5 C34A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
23 0.35 VT-OG DWMAC/FEFA5 C34A 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
