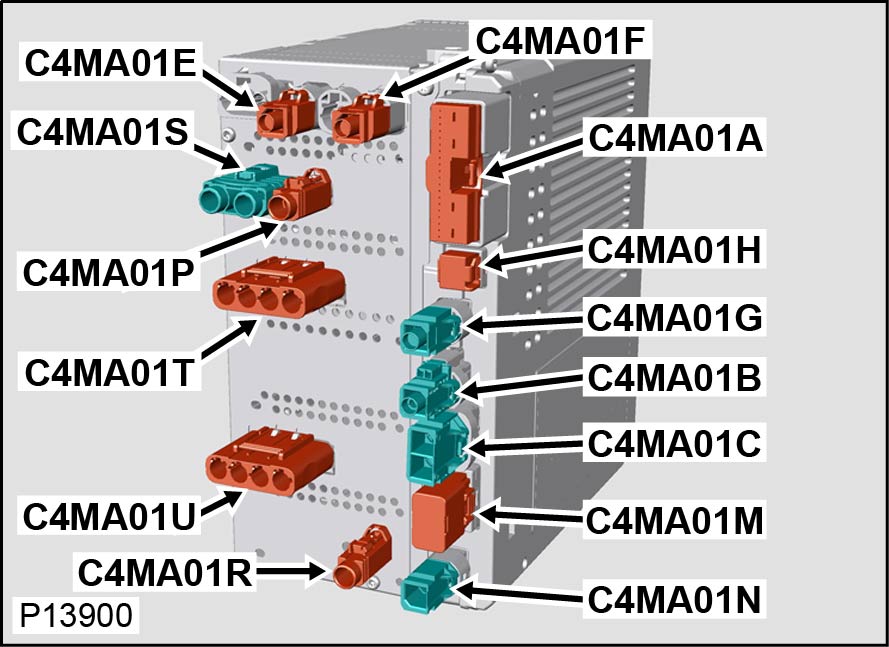

| 接头： C4MA01C | 描述： 控制器 - 主 - 信息娱乐 (IMC) | |
| 接头壳体不可维修 | 位置： 左侧行李箱地毯后面 | |
| 限定符： | ||
 |
||
| 工程零件号： CHCT-14489-CUA | ||
| 维修零件号： | ||
| 颜色： BORDEAUX | ||
| 空腔： 8WY | ||
| 线束： INSTRUMENT PANEL HARNESS | ||
| Cav | CSA | Col | Cct | Destn |
| 1-1 | 0.14 | BU | ICRAD+IEPAD+IEXAD/HKEAJ | C3ME118AB |
| 1-2 | 0.14 | OG | ICRAD+IEPAD+IEXAD/HKEAJ | C3ME118AB |
| 1-3 | 0.14 | GN | ICRAD+IEPAD+IEXAD/HKEAJ | C3ME118AB |
| 1-4 | 0.14 | BN | ICRAD+IEPAD+IEXAD/HKEAJ | C3ME118AB |
| SCR1 | 1.0 | SCR | ICRAD+IEPAD+IEXAD/HKEAJ | C3ME118AB |
