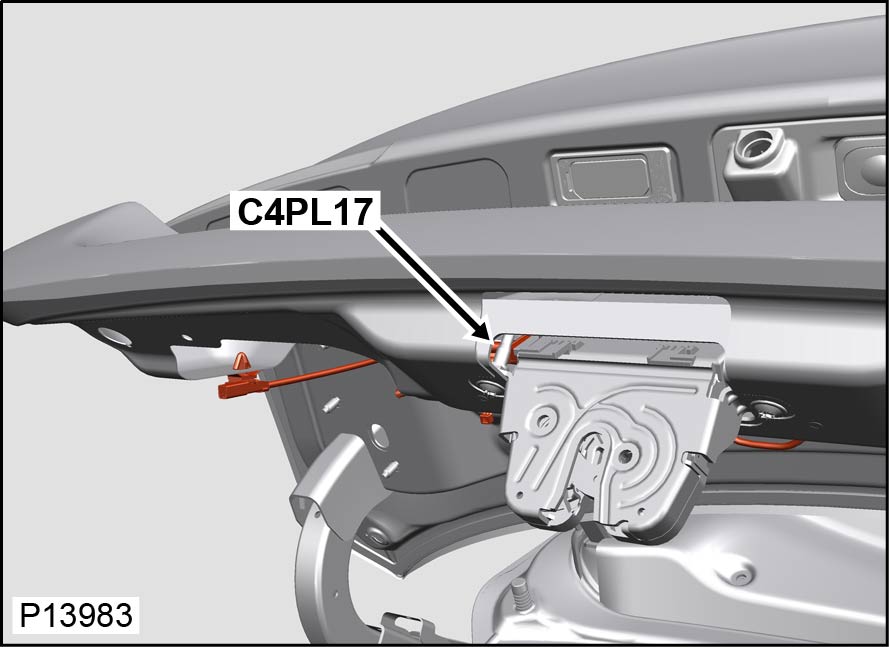

接头： C4PL17 描述： 电机-CDL-尾门-上部
接头壳体可维修 位置： 行李箱盖 - 内部
限定符：
工程零件号： 2R8T-14489-SA
维修零件号： XR838302
颜色： BLACK
空腔： 6WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.75 BK DR--F C3BP01A 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
3 0.75 BK ALL G4D181 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
4 0.35 BK DR--F C3BP01B 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
5 0.35 BK A7AAE/A7AAY C4PL20B 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
6 0.35 BK A7AAE/A7AAY C4PL20B 418-075 418-664 418-116A 418-672 418-104 418-112 418-107
