接头： C1BB03A 描述： 接线盒-发动机

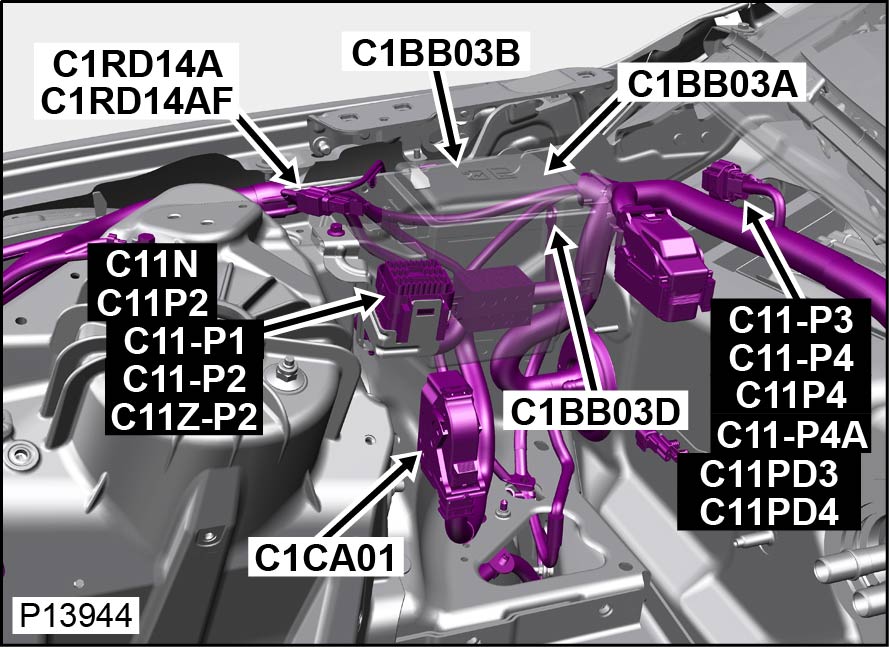

接头壳体不可维修 位置： 发动机舱右后侧
限定符： 图示为左驾情况
工程零件号： GX73-14K131-BA
维修零件号：
颜色： BLACK
空腔： 55WY
线束： ENGINE COMPARTMENT HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.75 GN EN-U8+DR--F C11-P3 418-416 418-595 418-116A 418-672 418-104 418-112 418-107
2 2.5 YE-RD DR--F S1BB02B 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
3 1.5 GN-WH EN-U8+DR--F C11-P1 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
4 2.5 YE-RD DR--F S1BB02B 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
5 1.5 BN-WH EN-U8+DR--F S1CBB19U 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
7 1.0 VT-OG EN-U8+DR--F C11-P1 418-416 418-595 418-116A 418-672 418-104 418-112 418-107
9 1.0 GN-WH EN-U8+(DGADF/DGADW) S1BB12B 418-416 418-595 418-116A 418-672 418-104 418-112 418-107
10 6.0 YE-RD DR--F S1BB02A 418-479 - 418-116A 418-672 418-105 418-114 418-109
11 1.0 BN-BU EN-U8+DR--F C11-P1 418-416 418-595 418-116A 418-672 418-104 418-112 418-107
13 1.0 GY-BN EN-U8+DR--F C11-P1 418-416 418-595 418-116A 418-672 418-104 418-112 418-107
17 1.5 GY-OG EN-U8+DR--F C11-P1 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
18 2.5 YE-RD DR--F S1BB02B 418-096 418-595 418-116A 418-672 418-104 418-112 418-107
21 4.0 BN DR--F C31A1 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
22 4.0 GY DR--F C1BB03K 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
23 4.0 YE EN-U8+DR--F S1CBB05A 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
24 4.0 YE-RD DR--F S1BB02A 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
25 4.0 GN-RD DR--F S1BB96 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
26 4.0 YE-RD DR--F SP7204 418-587-06 - 418-116A 418-672 418-105 418-114 418-109
27 1.5 YE-RD DR--F S1BF02E 418-410 - 418-116A 418-672 418-104 418-112 418-107
28 6.0 GN DR--F S1BB02A 418-523 - 418-116A 418-672 418-105 418-114 418-109
29 6.0 YE-RD DR--F S1BF02E 418-523 - 418-116A 418-672 418-105 418-114 418-109
30 0.5 BN-YE DR--F C1E106B 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
36 0.5 BN-WH EN-U8+DR--F C1E106B 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
37 2.5 OG-BU DR--F SPCBB19 418-410 - 418-116A 418-672 418-104 418-112 418-107
39 4.0 RD EN-U8+TR-EN+DR--F C1BB03B 418-411 - 418-116A 418-672 418-105 418-114 418-109
40 0.5 GN-BN EN-U8+DR--F C1E106B 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
41 4.0 GN-RD DR--F C1BB03A 418-358 - 418-116A 418-672 418-105 418-114 418-109
42 2.5 BN-WH DR--F C1RW01 418-587-15 418-595 418-116A 418-672 418-104 418-113 418-108
43 0.5 VT-OG DR--F C3BP01H 418-412 418-595 418-116A 418-672 418-104 418-112 418-107
44 2.5 GY-BN DR--F C1RW01 418-587-15 418-595 418-116A 418-672 418-104 418-113 418-108
45 1.5 GN-RD DR--F S1BB96 418-587-15 418-595 418-116A 418-672 418-104 418-113 418-108
51 4.0 GN-RD DR--F C1BB03A 418-411 - 418-116A 418-672 418-105 418-114 418-109
52 4.0 GN-RD DR--F S1BB96 418-411 - 418-116A 418-672 418-105 418-114 418-109
53 0.5 BK DR--F G1D131 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
54 0.5 VT-WH DR--F C3BP01H 418-587-16 - 418-116A 418-672 418-104 418-114 418-107
55 4.0 GN-RD DR--F S1BB96 418-411 - 418-116A 418-672 418-105 418-114 418-109
