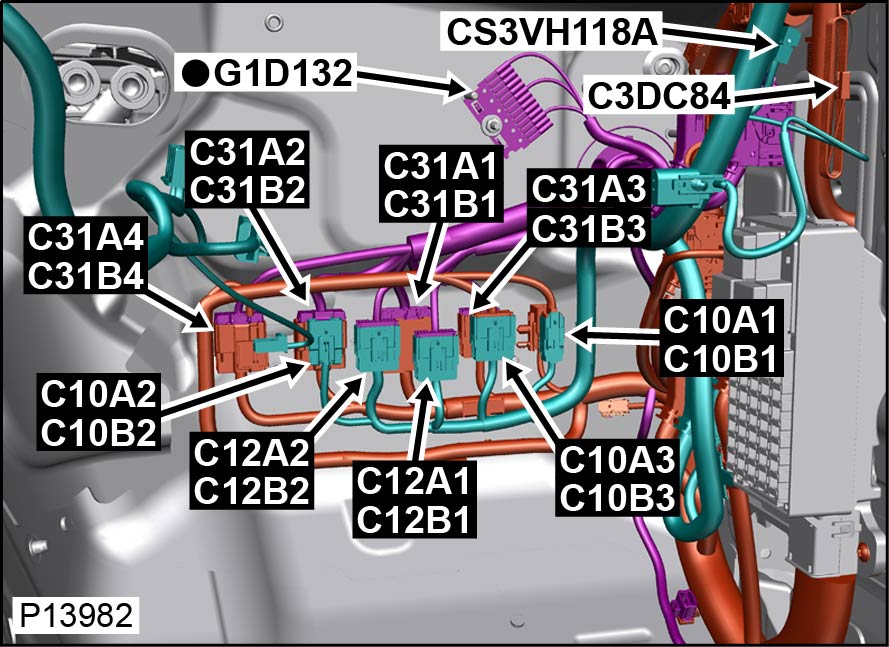

接头： C10B2 描述： 主线束到仪表板线束
接头壳体可维修 位置： 仪表板乘客侧后面
限定符： 图示为左驾情况
工程零件号： CHCT-14489-JMA
维修零件号： T4N 9025
颜色： BLACK
空腔： 8WY
线束： CABIN HARNESS
接线图和保养维修信息
Cav CSA Col Cct Destn 预端接的导线 抽取工具 压接钳 剥线器 热缩套管 标识套筒 拼接板
1 0.5 VT-GN DR--F C3BP00 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
2 0.35 GN-WH DR--F C49C 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
3 0.35 BN-VT DR--F C49C 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
4 0.5 VT-RD DR--F C3BP00 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
5 0.35 GY-RD DR--F C3BP00 418-411-45 418-595 418-116A 418-672 418-104 418-113 418-108
7 0.5 YE-RD DR--F C3BP00 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
8 0.75 GY-VT DR--F C3BP00 418-235 418-595 418-116A 418-672 418-104 418-112 418-107
